Аннотация
A Трапеция тәрізді бұрандалы гайкақарапайым көрінеді — құрылғыңыз шуылдап, орнынан шығып кеткенше немесе күтілгеннен ертерек тозғанша. Қайталану мүмкіндігін бұзатын кері соққы, жүктеме кезіндегі сықырлау/шу, жабысқақ қозғалыс, жиі қайта майлау немесе шаң мен қоқыстың әсерінен жіптің зақымдалуымен айналысқан болсаңыз, Негізгі себеп көбінесе бұранданың өзі емес, гайка таңдауы (материал, қондыру, геометрия және оны орнату әдісі) болып табылады.
Бұл нұсқаулық нақты шешім қабылдау нүктелерін – жүктеме, жылдамдық, дәлдік, қоршаған орта, орнату стилі және техникалық қызмет көрсету күтулерін бөледі, осылайша таңдауға болады. қолданбаға қажет жолды орындайтын гайка. Сіз сондай-ақ практикалық салыстыру кестесін, мерзімінен бұрын істен шығудың алдын алатын орнату кеңестерін таба аласыз, және таза, сатып алуға дайын спецификацияны жазуға көмектесетін қысқа жиі қойылатын сұрақтар.
Контур
- Жалпы сәтсіздік режимдері және олар жасайтын ауырсыну нүктелері
- Басқа қозғалыс опцияларымен салыстырғанда трапеция тәрізді гайка қалай әрекет етеді
- Тапсырыс бермес бұрын пайдалануға болатын таңдауды тексеру тізімі
- Материалдық және дизайн нұсқалары (соның ішінде кері соққыға қарсы және майсыз таңдау)
- Гайка пішін факторлары және монтаждау шектеулері
- Қызмет мерзімін ұзартатын орнату және техникалық қызмет көрсету әдеттері
- Таңдамалы жаңғақтар стандартты бөліктерге «жеткілікті жақын» қарағанда мағыналы болған кезде
- Жиі қойылатын сұрақтар және жылдам сипаттама үлгісі
Мазмұны
- Трапеция тәрізді жаңғақтар әдетте нақты машиналарда істен шыққан жерде
- Қозғалыс жүйесінде трапеция тәрізді бұрандалы гайка шын мәнінде не істейді
- Практикалық таңдауды тексеру парағы
- Материалдық және дизайн нұсқалары салыстырылды
- Жаңғақтардың пішіндері және орнату стильдері
- Кері соққы, дәлдік және қайталану
- Ерте тозуды болдырмайтын орнату кеңестері
- Күту және өмірді ұзарту әдеттері
- Стандартты жаңғақтар жұмыс істемесе және теңшеу өз нәтижесін береді
- Жиі қойылатын сұрақтар
Трапеция тәрізді жаңғақтар әдетте нақты машиналарда істен шыққан жерде
Сатып алушылардың көпшілігі сатып алуды бастамайдыТрапеция тәрізді бұрандалы гайкаөйткені олар жалықты. Олар бірдеңе ауырғандықтан басталады: қалдықтардың жылдамдығы артады, техникалық қызмет көрсету уақыты жарылып кетеді немесе қозғалыс «дұрыс емес». Міне, ең жиі кездесетін ауырсыну нүктелері және олардың артында не бар.
- Орналастыруды бұзатын кері соққы:Гайкадан бұрандаға дейінгі саңылау дәлдік қажеттіліктеріңіз үшін тым үлкен немесе дизайнда алдын ала жүктеме жоқ. Бұл бағытты өзгерту, сәйкес келмейтін бағыттау немесе қайталанатын циклдардағы дрейф кезінде тартыну ретінде көрінеді.
- Шу, діріл және «шу»:Көбінесе тура келмеу, бүйірлік жүктеме, нашар монтаж қаттылығы немесе материалды жұптастыру үйкелісті күшейтеді. Кейде бұранданы кінәлайды, бірақ гайканы орнату және орнату көбінесе нақты кінәлі болып табылады.
- Жылдам тозу немесе жіптің зақымдануы:Абразивті шаң, жеткіліксіз майлау, жүкке арналған дұрыс емес материал немесе жылуды тудыратын жұмыс циклі. Егер сіздің гайкаңыз өшіргіш сияқты тозған болса, ол мойынтіректің немесе бағыттаушының жұмысын орындауы мүмкін (және олай болмауы керек).
- Жабысқақ немесе біркелкі емес қозғалыс:Ластану, күйдіру (металлға қатысты мәселелер), жүктеме кезінде деформация немесе термиялық кеңею әсерлері. «Нашар өңдеу» сияқты көрінетін нәрсе жаңғақ материалы мен жұмыс ортасы арасындағы сәйкессіздік болуы мүмкін.
- Тым көп техникалық қызмет көрсету:Қолданбаңыз жиі қайта майлауға шыдай алмаса, сізге майсыз/өздігінен майланатын конструкциялар немесе үйкелісті азайтатын және қоқыстарды аз тартатын инженерлік полимерлер.
Негізгі шешім: жаңғақты таңдау «жіпке сәйкес келетін гайканы табу» туралы емес, сонымен қатар өнімділік мінез-құлқын жүйеңізге сәйкестендіру туралы көбірек. шындықтар — жүк жолы, бағыттағыштар, монтаждау, жылу және ластану.
Қозғалыс жүйесінде трапеция тәрізді бұрандалы гайка шын мәнінде не істейді
A Трапеция тәрізді бұрандалы гайкабұранданың айналуын сызықтық қозғалысқа (немесе керісінше) түрлендіретін жұмыс интерфейсі болып табылады. Іс жүзінде ол сонымен қатар үйкеліс интерфейсіне, тозу компонентіне айналады, ал егер сіздің дизайн дұрыс қолдау көрсетілмесе, бүйірлік жүктемелердің «құрбаны» болады.
Трапеция тәрізді жіптер жүйесі кеңінен қолданылады, өйткені олар берік, үнемді және көптеген өндірістік жағдайларға төзімді. Айналмалы шарикті бұрандалы жинақтармен салыстырғанда, трапеция тәрізді жүйелер әдетте жоғары үйкелісті ұсынады (бұл пайдалы болуы мүмкін) кейбір тік жүктемелердегі өздігінен құлыптау тәртібі), бірақ жоғары жылдамдықта механикалық тиімділік төмен. Бұл «жақсы» немесе «жаман» емес - бұл дизайндағы сауда.
Егер сіздің машинаңыз қалыпты жылдамдықты, қатты жүк көтергіштігін және қарапайым қызмет көрсетуді қажет етсе, трапеция тәрізді гайка ерітіндісі жиі тамаша болады. инженерлік таңдау — әсіресе дұрыс материалды таңдағанда, қажет болғанда кері әсер ету стратегиясын қосып, оны дұрыс орнатыңыз.
Практикалық таңдауды тексеру парағы
Баға сұрамас бұрын немесе тапсырыс бермес бұрын осы бақылау тізімін пайдаланыңыз. Бұл ең жиі кездесетін (және қымбат) сәйкессіздікті болдырмайды: «сәйкес» гайканы сатып алу бірақ нашар орындайды.
- Жүктеме түрі:тек осьтік немесе сіздің жүйеңіз кездейсоқ бүйірлік жүктемені қолдана ма? (Бүйірлік жүкті бағыттағыштар/мойынтіректермен өңдеу керек.)
- Жұмыс циклі және жылдамдығы:кездейсоқ реттеу, үздіксіз велосипед немесе жылуды құрайтын жоғары жылдамдықты саяхат?
- Дәлдік қажет:стандартты клиренс қолайлы ма, әлде тұрақты кері әрекет үшін кері соққыға қарсы шешім қажет пе?
- Қоршаған орта:шаң, чиптер, ылғалдылық, жуу, таза бөлмеге ұқсас гигиеналық талаптар, химиялық заттар немесе температураның ауытқуы ма?
- Майлау саясаты:үнемі май жаға аласыз ба, әлде аз күтімді қажет ететін/майсыз тәсіл қажет пе?
- Монтаждау шектеулері:фланецті бекітпе, блокты орнату, ықшам конверт немесе айналуға қарсы тұру үшін кең корпус?
- Шу және сезім:«тыныш және тегіс» қозғалыс тәжірибесін қалайсыз ба (көбінесе полимер немесе оңтайландырылған композиттік таңдау)?
- Қызмет көрсету стратегиясы:Сіз гайканың ауыстырылатын тозу бөлігі болуын қалайсыз ба (жалпы) немесе премиум материалдары бар ұзақ қызмет ету мерзімі?
Егер сіз осы элементтерге нақты жауап бере алсаңыз, жеткізуші дұрыс жіптің сәйкестігін, гайка геометриясын және әлдеқайда аз итерациялармен материалды жұптастыруды ұсына алады.
Материалдық және дизайн нұсқалары салыстырылды
Әртүрлі жаңғақ материалдары үйкеліс, жылу және ластану кезінде әртүрлі әрекет етеді. Ең жақсы таңдау сіздің нақты жұмыс жағдайларыңызға байланысты, «Күшті болғаны жақсы» ғана емес. Төмендегі кестені жылдам шешім картасы ретінде пайдаланыңыз.
| Опция | Күштері | Ең жақсысы | Абайлаңыз |
|---|---|---|---|
| Жез / Қола | Тұрақты өнімділік, жақсы тозу тәртібі, кеңінен қолданылатын, болжамды өңдеу | Жалпы өндірістік қозғалыс, қалыпты жүктемелер, дәлелденген ұзақ мерзімді пайдалану жағдайлары | Көптеген қолданбаларда майлау қажет; қоқыс тозуды тездетуі мүмкін |
| Болат (көміртекті / тот баспайтын) | Жоғары беріктігі, күшті жіптің қосылуы, тот баспайтын тот баспайтын | Жоғары жүктемелер, қатты механикалық орталар, арнайы құрылымдық қажеттіліктер | Металдың металға үйкелісі шулы болуы мүмкін; мұқият майлауды және туралауды қажет етеді |
| Нейлон (мысалы, PA материалдары) | Төмен шу, жеңіл салмақ, жұмсақ сезім, көптеген орташа жүктеме тапсырмалары үшін жақсы | Автоматтандыру модульдері, тыныш қозғалыс талаптары, шығынды қажет ететін жобалар | Температура мен ылғалдылық өлшемдерге әсер етуі мүмкін; жоғары жылу үшін қолайлы емес |
| POM (ацетальды) | Төмен үйкеліс, жақсы өлшемдік тұрақтылық, таза жұмыс | Жеңілден орташаға дейінгі жүктеме жүйелері, майлауы аз тегіс қозғалысты қажет ететін қолданбалар | Жүктеме шектеулері дизайнға байланысты; шамадан тыс жылудың пайда болуына жол бермеңіз |
| PEEK (өнімділігі жоғары полимер) | Қиын жағдайларда тамаша өнімділік, күшті, тұрақты, ұзақ өмір сүру әлеуеті | Жоғары өнімді автоматтандыру, арнайы орталар, ұзақ қызмет көрсету аралықтары | Материалдың жоғары құны; жүйе дизайны жаңартуды негіздеуі керек |

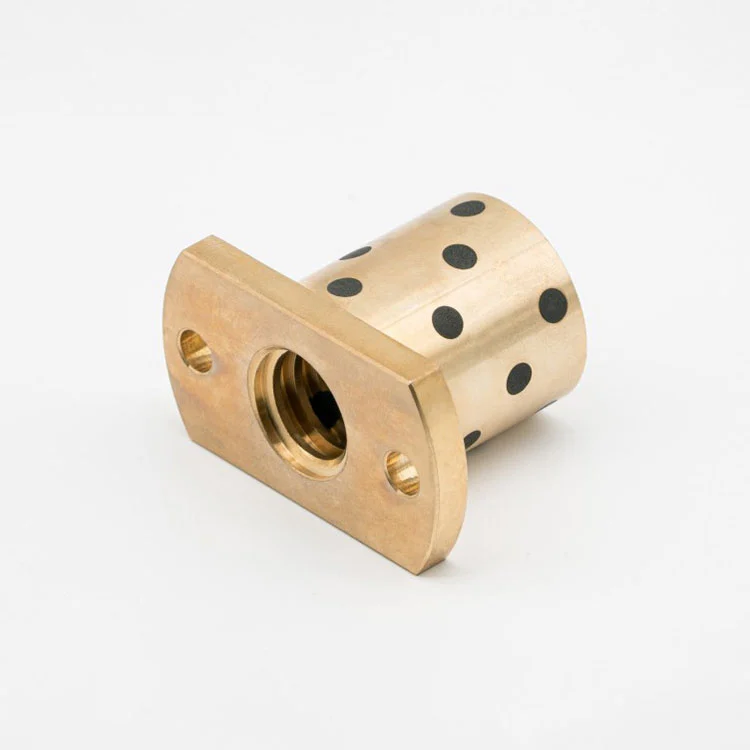

| Майсыз / өздігінен майланатын композит | Қысқартылған техникалық қызмет көрсету, майлау мүмкін емес жерде мінез-құлықты жақсарту | Шаңды/лас аймақтар, май ластаушы заттарды тартатын орындар, шектеулі қолжетімділік жабдықтары | Әлі де дұрыс туралау қажет; «майсыз» «тексеруді елемеу» дегенді білдірмейді. |
| Кері соққыға қарсы дизайн | Қайталанудың қайталануын жақсартады, тым тығыз орналаспай ойнауды азайтады | Жартылай өткізгішті, медициналық, өлшеуіш және дәл позициялау жабдықтары | Алдын ала жүктеу үйкелісті аздап арттыруы мүмкін; жылдамдық пен жетек моментіне қарай таңдаңыз |
Практикалық кеңес: сіздің ортаңыз лас болғанда, «көбірек май» абразивті бөлшектерді ұстау арқылы кейде жағдайды нашарлатуы мүмкін. Мұндай жағдайларда өздігінен майланатын конструкциялар немесе полимер негізіндегі опциялар ұзағырақ қызмет ету мерзіміне және тұрақты қозғалысқа апаратын ақылды жол болуы мүмкін.
Жаңғақтардың пішіндері және орнату стильдері
Тіпті мінсіз материал болса да, дұрыс емес геометрия орнату кезінде бас ауруын тудыруы мүмкін немесе айналуға, босаңсуға немесе нашар қаттылыққа әкелуі мүмкін. Жаңғақ пішінінің жалпы факторлары белгілі бір себептермен бар - әрқайсысы орнату мәселесін шешеді.
- Тікелей (цилиндрлік) түрі:Сіздің корпусыңыз туралау және айналуға қарсы мүмкіндіктерді қолдаса, қарапайым интеграция.
- Фланец түрі:оңай осьтік орналастыру және болттармен бекіту; жылдам ауыстыру және дәйекті құрастыру қажет болғанда пайдалы.
- Блок түрі:тұрақты монтаждау, айналуға қарсы басқаруды жеңілдетеді және арнайы машина жақтауларына ыңғайлы.
- Кең түрі:белгілі бір корпустар үшін қосымша байланыс аймағы және қаттылық; қажетсіз бұралуды азайтуға көмектеседі.
- Ықшам үнемді түрі:конверт мәселелері мен жүктемелері орташа болатын кеңістікті үнемдейтін құрылыстар.
Егер гайка еркін айналса, сіздің осіңіз дұрыс аударылмайды. Бекіту конструкциясы бұранданы туралап ұстап тұрып, гайканың айналуына жол бермейтініне әрқашан көз жеткізіңіз сызықтық бағыттауыштармен.
Кері соққы, дәлдік және қайталану
Кері соққы - бұл бағытты өзгерту кезінде сіз сезінетін «жоғалған қозғалыс» - сіздің дискіңіз айналады, бірақ сахна бірден қозғалмайды. Көптеген жүйелерде кері реакция қолайлы. Басқаларында - таңдау және орналастыру, метрология, мөлшерлеу жабдығы, микропозициялау - бұл мәміле.
Міне, жаңа проблемаларды тудырмай кері әсерді басқарудың практикалық жолдары:

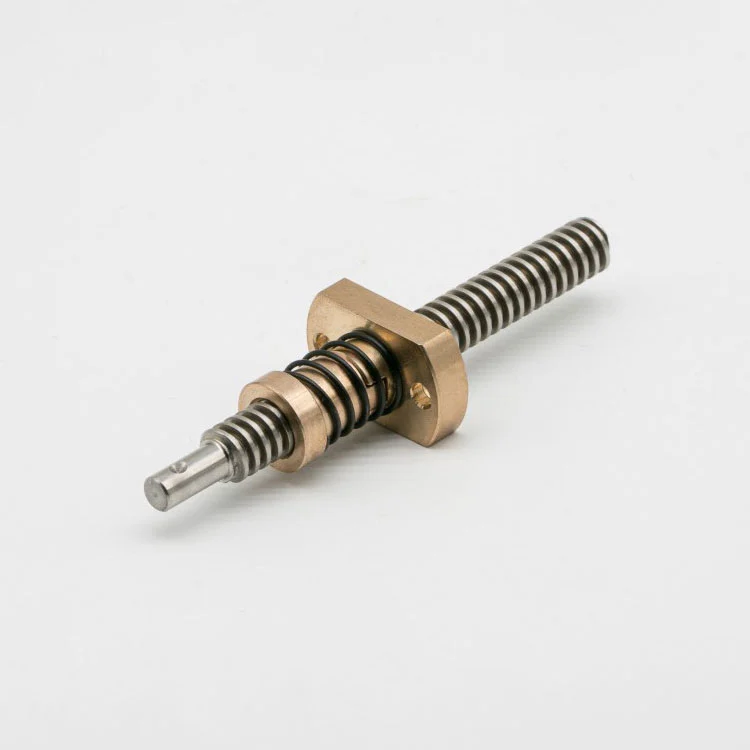

- Артқы соққыға қарсы гайка дизайнын пайдаланыңыз:бөлінген/алдын ала жүктелген реттеу қозғалысты біркелкі ұстай отырып, ойнауды азайтады. Бұл жиі дәлдік жүйелері үшін ең таза нұсқа.
- Гайканы бұрандаға сәйкестендіріңіз:жіп профилі, қадам/қорғау және сәйкестік класы сәйкес болуы керек. «Үйлесімді дерлік» шулы болып, тез тозады.
- Бақылау туралау және бүйірлік жүктеме:кері тепе қате тураланбаудан байланысты байланыстырылған мәселелер үшін кінәлі болады.
- Моменттің шегін тексеріңіз:кері соққыны азайту әдетте үйкелісті аздап арттырады. Моторыңыз/дискіңіз оны қызып кетпей өңдей алатынын растаңыз.
Егер сіздің мақсатыңыз қайталану болса, жүйе оның ең әлсіз буыны ретінде ғана жақсы: гайкаға сай, бұранда түзулігі, бағыттаушы рельс сапасы, мойынтіректердің тірегі және жинақты туралау барлығы өзара әрекеттеседі. Жаңғақты жеке тауар емес, жүйе құрамдас бөлігі ретінде қарастырыңыз.
Ерте тозуды болдырмайтын орнату кеңестері
Көптеген мерзімінен бұрын сәтсіздіктер «орнатылған». Жоғары сапалыТрапеция тәрізді бұрандалы гайкаамалсыздан тез тозуы мүмкін тураланбау немесе бүйірлік жүктемелермен күресу үшін. Бұл әдеттер жалықтырады, бірақ олар сізге айларды үнемдейді.
- Гидтерге бүйірлік жүктемелерді өңдеуге рұқсат етіңіз:бұранда-гайка жұбы негізінен осьтік жүктемені көретіндей сызықтық рельстерді/втулкаларды пайдаланыңыз.
- Бұрандалы тіреуді қатты ұстаңыз:дұрыс соңғы мойынтіректер, әсіресе ұзағырақ соққыларда қамшы мен дірілді азайтады.
- Тығыздау алдында туралаңыз:аздап жинаңыз, қолмен/төмен жылдамдықпен толық жүріспен жылжытыңыз, содан кейін бекіткіштерді біртіндеп бұраңыз.
- Қоқыстан қорғаңыз:сильфондар, қақпақтар және сүрткіштер шаңды немесе чип шығаратын орталарда абразивті тозуды күрт азайтады.
- Айналуға қарсы мүмкіндіктерді шектен тыс қатайтпаңыз:гайка корпусын біркелкі емес қысу оны бұрмалап, байлауды тудыруы мүмкін.
Саяхат кезінде тар жерлерді сезінсеңіз, тоқтатыңыз және туралауды диагностикалаңыз — «қозғалмаңыз». Жіптердің зақымдануы арқылы қуат беру, қозғалтқыштар қызып кетеді, ал жаңғақтар осьтің басқа жеріндегі мәселенің құрбандық бөлігіне айналады.
Күту және өмірді ұзарту әдеттері
Үйкелісті ойдан гөрі басқарылатын айнымалы ретінде қарастырған кезде трапеция тәрізді жүйелер ұзаққа созылуы мүмкін.
- Шынайы майлау тәртібін орнатыңыз:температура мен ластану негізінде майлау түрін таңдаңыз және аралықтарды біркелкі сақтаңыз.
- Қайта майлау алдында тазалаңыз:құмға май қосу ұнтақтау пастасын жасайды.
- Алғашқы белгілерді тексеріңіз:моменттің жоғарылауы, шудың жоғарылауы немесе көрінетін шаң жиналуы ерте ескерту болып табылады.
- Бақылау циклінің саны:егер гайка жобаланған тозу құрамдас бөлігі болса, жоспарлы ауыстыру күтпеген жерден тоқтап қалуды болдырмайды.
- Қажет болса, майсыз/өздігінен майланатын опцияларды пайдаланыңыз:әсіресе қолжетімділік шектеулі немесе тазалық маңызды болғанда.
Қарапайым техникалық қызмет көрсету журналы — күн, қоршаған орта ескертпесі, айналу моменті/шу бақылаулары — көбінесе сәтсіз бөліктен көп нәрсені айтады.
Стандартты жаңғақтар жұмыс істемесе және теңшеу өз нәтижесін береді
Каталогтың стандартты бөліктері керемет - орнату кеңістігі тақ болғанша, ортаңыз қатаң болғанша немесе дәлдік талаптарыңыз кешірілмейінше. Теңшеу әдетте мыналардың бірі дұрыс болғанда ақталады:
- Қолданыстағы корпусқа (блок, фланец, кең корпус, ықшам конверт) сәйкес келетін арнайы гайка пішіні қажет.
- Сіз дәлдікті тегістікпен теңестіресіз және кері соққыға қарсы арнайы тәсілді қалайсыз.
- Сізде экологиялық шектеулер бар (гигиена, ластанудың төмен төзімділігі, майлауға шектеулі қол жетімділік).
- Сізге белгілі бір полимер өнімділігі профилі (төмен үйкеліс, төмен шу, тұрақтылық немесе ұзағырақ қызмет көрсету аралықтары) қажет.
- Сізге мақсатты бұрандамен сенімді жіпті қосу қажет және болжамды емес, басқарылатын сәйкестікті қажет етеді.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.трапеция тәрізді жаңғақтарды қолданудың нақты талаптарына, соның ішінде бірнеше жаңғақ түрлеріне сәйкестендіруге бағытталған, құрастырылған полимер опциялары, майсыз шешімдер және кері соққыға қарсы конфигурациялар — гайка бұрандамен, корпуспен және қоршаған ортамен жұмыс істейді. олармен күресудің орнына.
Сатып алу спецификациясын дайындап жатсаңыз, таңдауды жылдамдату үшін жеткізушіге жіберуге болатын қарапайым құрылым:
- Жіптің белгіленуі:трапеция тәрізді өлшем + қорғасын/қадам + қол (оң/сол) + кез келген арнайы профиль жазбалары
- Жаңғақ стилі:түзу / фланец / блок / кең / ықшам + негізгі өлшемдер + айналуға қарсы әдіс
- Материал:жез/қола/болат/полимер түрі + қоршаған орта туралы ескертулер (шаң, жуу, температура)
- Өнімділік мақсаттары:кері әсер күту, шуды таңдау, майлау саясаты, жұмыс циклі
Жиі қойылатын сұрақтар
С:Бұранданы ауыстырмай тозған гайканы ауыстыра аламын ба?
A:Жиі иә, бірақ бұл бұранданың тозуына байланысты. Бұрандалы жіптер көрінетіндей тозған болса немесе ось моменті айтарлықтай артқан болса,
жаңа гайка өнімділікті қалпына келтірмеуі мүмкін. Сыни орналасу үшін екі құрамдас бөлікті бірге бағалаңыз.
С:Майсыз гайка шын мәнінде техникалық қызмет көрсетуді қажет етпейді ме?
A:Майсыз конструкциялар майлау талаптарын азайтады және майды қолдану мүмкін емес жерлерде көмектеседі, бірақ олар әлі де тексеруді қажет етеді.
Майлау стратегиясына қарамастан туралау, ластану және бүйірден жүктеу қызмет мерзімін қысқартуы мүмкін.
С:Тыныш қозғалыс үшін қандай материал жақсы?
A:Көптеген полимер опциялары (мысалы, нейлон немесе ацетал негізіндегі материалдар) шуды азайтып, тегіс сезімді қамтамасыз ете алады.
Неғұрлым талап етілетін шарттар үшін өнімділігі жоғары полимерлер жақсы тұрақтылық пен ұзақ қызмет мерзімін ұсына алады.
С:Дәлдік үшін маған әрқашан кері соққыға қарсы гайка керек пе?
A:Әрқашан емес. Қолданбаңыз бағытты сирек өзгертсе немесе басқару жүйеңіз кері әсерді өтесе, стандартты тазалау жақсы болуы мүмкін.
Егер кері қайталану маңызды болса, кері соққыға қарсы дизайн әдетте ең тікелей шешім болып табылады.
С:Неліктен жүк «спецификация шегінде» болса да, менің гайкам тез тозады?
A:Ең көп тараған себептер: тураланбау, бүйірлік жүктеме (бағыттаушылар өз жұмысын орындамайды), ластану және жұмыс циклінен жылудың жиналуы.
Ось дизайнын немесе орнатуды бекіту көбінесе «күшті» гайкаға ауысудан гөрі қызмет мерзімін ұзартады.
С:Дұрыс ұсынысты жылдам алу үшін қандай ақпаратты жіберуім керек?
A:Жіп өлшемін/қорғасынды, жүріс ұзындығын, жүктеме бағыты мен шамасын, жылдамдықты/жұмыс циклін, қоршаған ортаны (шаң/су/химиялық заттар),
орнату стилі және кері соққыны басқару қажет пе. Жинау алаңының фотосуреттері де көмектеседі.
Қорытынды
ОңТрапеция тәрізді бұрандалы гайкажай ғана бұрандалы бөлік емес — бұл шуылға, дәлдікке, қызмет ету мерзіміне әсер ететін өнімділік шешімі, және техникалық қызмет көрсету жүктемесі. Материалды, гайка геометриясын, кері соққы стратегиясын және орнату тәжірибесін нақты жұмыс жағдайларыңызға сәйкестендірсеңіз, трапеция тәрізді жүйелер айтарлықтай сенімді және үнемді болуы мүмкін.
Стандартты опцияны таңдауға немесе гайканы корпусыңызға, жүктемеңізге және қоршаған ортаға бейімдеуге көмек алғыңыз келсе, хабарласыңыз.Suzhou Maitu Screw Rod Manufacturing Co., Ltd.негізгі параметрлерімен және қолданба жазбаларымен — содан кейінбізбен хабарласыңыось мәселелерін тұрақты, қайталанатын қозғалыс шешіміне айналдыру.
