Ультра дәлдіктегі сызықтық бағыттағыштар заманауи қозғалыс жүйелеріндегі дәлдікті, тұрақтылықты және сенімділікті қалай жақсарта алады

Мақаланың қысқаша мазмұны: Ультра дәлдіктегі сызықтық бағыттағыштаререкше дәл орналастыруды, тегіс жүруді, жоғары қаттылықты және ұзақ мерзімді қайталануды қажет ететін қозғалыс жүйелері үшін өте маңызды. Жартылай өткізгішті жабдықтар мен дәлдіктегі станоктардан робототехника мен медициналық құрылғыларға дейін дұрыс сызықтық бағыттаушы өңдеу сапасына, жабдықтың тұрақтылығына және пайдалану шығындарына тікелей әсер етуі мүмкін. Бұл мақалада ультра дәлдіктегі бағыттағыштардың қалай жұмыс істейтіні, қандай техникалық сипаттамалар маңызды екені, дәлдік бағалары қалай салыстырылатыны және сатып алушылар кәсіби өндірушінің сенімді шешімін таңдағанда нені ескеру керектігі түсіндіріледі.Майту.

Мазмұны

• Неліктен ультра дәлдіктегі сызықтық бағыттағыштар маңызды?
• Қандай техникалық мүмкіндіктер өнімділігі жоғары сызықтық бағыттағышты анықтайды?
• Дәлдік бағалары мен төзімділіктер өнімділікке қалай әсер етеді?
• Қандай материалдар мен беттік өңдеулер ұзақ мерзімді дәлдікті қолдайды?
• Ультра дәлдіктегі сызықтық бағыттағыштар қай жерде жиі қолданылады?
• Дұрыс сызықтық бағыттағышты қалай таңдау керек?
• Сатып алушылар қандай сапаны бақылауды күтуі керек?
• Жиі қойылатын сұрақтар
• Қорытынды ойлар

Неліктен ультра дәлдіктегі сызықтық бағыттағыштар маңызды?

Заманауи автоматтандыруда сызықтық қозғалыс енді құрамдас бөлікті А нүктесінен В нүктесіне жылжыту ғана емес. Жартылай өткізгішті жасау, дәлдікпен тексеру, CNC өңдеу, робототехника және медициналық жабдықтар жиі өте аз ауытқулармен қайталанатын қозғалысты қажет етеді. Бұл қолданбаларда тіпті бірнеше микрометр геометриялық қате өнім сапасына, құрастыру дәлдігіне немесе өлшеу нәтижелеріне әсер етуі мүмкін.

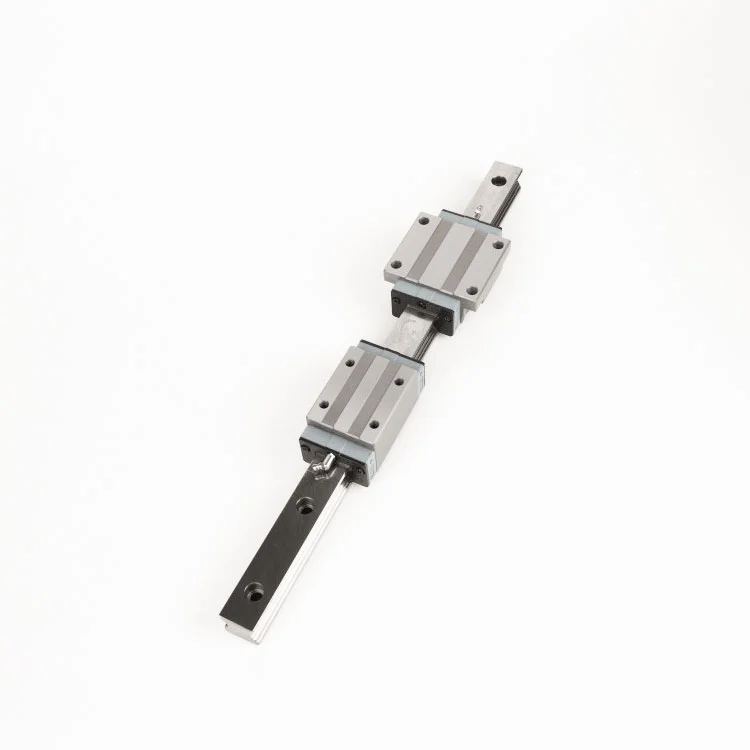

Ультра дәлдіктегі сызықтық бағыттағыштар бағыттаушы рельс пен каретка арасындағы бақыланатын айналмалы қозғалыс интерфейсін қамтамасыз етеді. Олардың оңтайландырылған геометриясы, мұқият жерге бекітетін беттері және бақыланатын өндірістік төзімділіктері қажетсіз дірілді, позициялық ауытқуды және механикалық ойнауды азайтуға көмектеседі.

Майту талап етілетін өнеркәсіптік қолданбалар үшін сызықты қозғалыс өнімдерін әзірлейді және дәл құрамдас бөліктерді өндіруде және оған қатысты шешімдерде 12 жылдан астам тәжірибесі бар. Оның аса дәлдіктегі бағыттағыштары қаттылық, өлшемдік консистенция, жүктеме өнімділігі және ұзақ мерзімді сенімділік негізінде жасалған, бұл оларды кәдімгі сызықтық бағыттағыштар жеткілікті дәлдікті қамтамасыз ете алмайтын жүйелер үшін қолайлы етеді.

Сондықтан өте дәлдіктегі бағыттағыштың мәні оның өлшемдік төзімділігімен шектелмейді. Бұл нақты қозғалыс өнімділігін анықтайтын геометриялық дәлдік, материал қасиеттері, алдын ала жүктеу тәртібі, орнату сапасы, майлау, тығыздау және сапаны тексерудің үйлесімі.

Қандай техникалық мүмкіндіктер өнімділігі жоғары сызықтық бағыттағышты анықтайды?

Дәлдік сызықты бағыттаушы бір дәлдік санымен емес, толық қозғалыс құрамдас бөлігі ретінде бағалануы керек. Оның өнімділігін анықтау үшін бірнеше техникалық сипаттамалар бірге жұмыс істейді.

Төрт нүктелі байланыс және жүктемені бөлу

Оңтайландырылған жол құрылымы қолданбалы жүктемелерді бірнеше байланыс нүктелеріне тарата алады. Бұл бағыттаушыға радиалды күштерді, бүйірлік күштерді және моменттік жүктемелерді тиімдірек өңдеуге көмектеседі, әсіресе көп осьті жабдықта.

Дәлдік-жер беттері

Жер үсті жолдары мен бекіту беттері вагонның тегіс жүруіне және өлшемдік консистенцияның жақсаруына ықпал етеді. Майту ультра дәлдіктегі сериясы үшін шамамен Ra 0,4–0,8 мкм беті бар жер үсті жолдарын көрсетеді.

Жоғары қаттылық

Қаттылық әсіресе бағыттаушы ауыр аспаптарды, кесу күштерін, тексеру модульдерін немесе көп осьті механизмдерді қолдаған кезде маңызды болады. Қатты бағыттаушы жол деформацияны азайтуға және жұмыс жүктемелері кезінде позициялық тұрақтылықты сақтауға көмектеседі.

Сенімді тығыздау және майлау

Ластану сызықты қозғалыс жүйелерінде басты мәселе болып табылады. Біріктірілген көп лабиринтті тығыздағыштар ластаушы заттардың жылжымалы элементтерге және айналмалы жолдарға жетуіне жол бермеуге көмектеседі. Қосымша майлау шешімдері ұзартылған жұмыс кезінде техникалық қызмет көрсету талаптарын одан әрі азайта алады.

• Тұрақты және тегіс сызықтық қозғалыс
• Жоғары жүктеме және моменттік жүктеме мүмкіндігі
• Саяхат кезінде дірілді азайтады
• Бақыланатын орнату және жұмыс дәлдігі
• Шаңнан және сыртқы ластаушы заттардан қорғау
• Дұрыс майланған кезде техникалық қызмет көрсету аралықтары ұзағырақ

Дәлдік бағалары мен төзімділіктер өнімділікке қалай әсер етеді?

Дәлдік дәрежесі сыни өлшемдер мен геометриялық сипаттамалардың қаншалықты тығыз басқарылатынын анықтайды. Бірнеше параллель рельстерді немесе үйлестірілген осьтерді қамтитын қолданбалар үшін бағыттаушы жолдар арасындағы сәйкестік ерекше маңызды, өйткені орнату және пайдалану кезінде шағын өлшемдік айырмашылықтар жиналуы мүмкін.

Мысалы, Майту өндірісінің деректері N, H, P, SP және UP сияқты бірнеше дәлдік деңгейлерін береді. UP сыныбы аталған ауқымдағы ең жоғары дәлдік санатын білдіреді.

Ескертпе: Көрсетілген мәндер биіктік пен ені рұқсатының (△H және △W) өндірістік параметрлері болып табылады және арнайы бағыттаушы конфигурациясымен және қолданба талаптарымен бірге бағалануы керек.

Синхрондалған қозғалысты қажет ететін жүйелер үшін жоғары дәлдік дәрежесін таңдау үлкен өлшемдік сәйкестікті қамтамасыз етеді. Дегенмен, ең жоғары баға автоматты түрде әрбір машина үшін ең жақсы таңдау емес. Сатып алушылар талап етілетін дәлдікті, жүктемені, рельс ұзындығын, орнату шарттарын, жұмыс ортасын және жобаның жалпы құнын теңестіруі керек.

Қандай материалдар мен беттік өңдеулер ұзақ мерзімді дәлдікті қолдайды?

Материалды таңдау қаттылыққа, тозуға төзімділікке, өлшемдік тұрақтылыққа және қызмет ету мерзіміне тікелей әсер етеді. Жоғары көміртекті хромды болат, мысалы, SUJ2 эквивалентті материал, талап етілетін прокат-контактілі компоненттер үшін кеңінен қолданылады, өйткені ол тиісті термиялық өңдеуден кейін жоғары қаттылыққа қол жеткізе алады.

Майту ультра дәлдіктегі сызықтық бағыттаушы сериясы шамамен 58-62 HRC белгіленген қаттылығы бар жоғары көміртекті хромды болатты пайдаланады. Нақты тегістелген жолдар мен басқарылатын термиялық өңдеу үздіксіз жұмыс үшін тұрақты жанасу бетін жасауға көмектеседі.

Қолдану ортасына байланысты беттік өңдеулер де қарастырылуы мүмкін. Қара оксид пен электрсіз никельмен қаптау бетті қосымша қорғауды қамтамасыз ете алады және коррозияға төзімділік немесе қоршаған ортаның беріктігі маңызды мәселе болған кезде пайдалы болуы мүмкін.

• Негізгі материал:Жоғары көміртекті хромды болат
• Қаттылық:Шамамен 58–62 HRC
• Жүгіру жолы мәресі:Шамамен Ra 0,4–0,8 мкм
• Қосымша қорғаныс:Қара оксид немесе электрсіз никельмен қаптау

Ультра дәлдіктегі сызықтық бағыттағыштар қай жерде жиі қолданылады?

Қозғалыс талаптары неғұрлым қатаң болса, дәлдігі жоғары бағыттаушы жолдың әлеуетті мәні соғұрлым жоғары болады. Бұл құрамдас бөліктер, әсіресе, жабдық үздіксіз қозғалысты немесе сыртқы жүктемелерді өңдеу кезінде қайталанатын позицияны сақтауы қажет болғанда маңызды.

Жартылай өткізгішті жабдықтар

Вафельді өңдеу, тексеру, құю және орау жабдығы жоғары бақыланатын қозғалысты қажет етуі мүмкін. Тұрақты сызықтық бағыттау позициялау жүйелеріне қайталанымдылықты сақтауға және қажетсіз дірілді азайтуға көмектеседі.

Дәлдік станоктар

CNC және басқа да жоғары дәлдіктегі өңдеу жабдықтары кесу дәлдігін және қайталанатын құралды орналастыруды қолдау үшін қатты қозғалыс компоненттеріне байланысты.

Өнеркәсіптік робототехника

Роботтық жүйелерде қолданылатын сызықтық осьтер өзгеретін жүктемелер мен күрделі қозғалыс үлгілерін сезінуі мүмкін. Күшті моменттік жүктеме сыйымдылығы көп осьті конфигурацияларда тұрақтылықты сақтауға көмектеседі.

Дәлдік өлшеу құралдары

Өлшеу аппаратурасы әсіресе механикалық ауытқуға сезімтал. Бірқалыпты қозғалыс және басқарылатын геометриялық рұқсаттар өлшеу қателерінің механикалық көздерін азайтуға көмектеседі.

Медициналық жабдық

Медициналық өндіріс пен дәлме-дәл аспаптар көбінесе сенімді орналасуды, бақыланатын қозғалысты және тиісті бетті қорғауды қажет етеді. Нұсқаулықты таңдау механикалық өнімділікті де, қоршаған ортаға қойылатын талаптарды да ескеруі керек.

Дұрыс сызықтық бағыттағышты қалай таңдау керек?

Тек жарнамаланған дәлдік класына негізделген бағыттаушы жолды таңдау жарамсыз дизайнға әкелуі мүмкін. Толық жұмыс ортасы мен механикалық талаптарды бағалау жақсы тәсіл болып табылады.

1. Қажетті орналасу дәлдігін анықтаңыз:Мақсатты дәлдікті, қайталануды және рұқсат етілген геометриялық ауытқуды анықтаңыз.
2. Статикалық және динамикалық жүктемелерді есептеңіз:Пайдалы жүктемені, үдеуді, кесу күшін, моменттік жүктемені және жүктемені бөлуді қарастырыңыз.
3. Теміржол ұзындығын тексеріңіз:Ұзын рельстердің әртүрлі төзімділік талаптары болуы мүмкін, сондықтан ұзындық пен дәлдік дәрежесін бірге бағалау керек.
4. Қоршаған орта жағдайын бағалау:Шаңды, ылғалдылықты, температураны, коррозиялық заттарды және таза бөлме талаптарын ескеріңіз.
5. Сәйкес майлауды таңдаңыз:Үйкелісті азайту және дәйекті домалау өнімділігін қолдау үшін дұрыс майлау өте маңызды.
6. Орнату дәлдігін растаңыз:Тіпті жоғары дәлдіктегі бағыттауыш дұрыс өңделмеген немесе нашар тураланған бекіту бетін өтей алмайды.
7. Тексеру құжаттарын сұраңыз:Техникалық тексеру есептері жеткізілетін құрамдас бөліктердің келісілген сипаттамаларға сәйкес келетініне пайдалы дәлелдер береді.

Міндетті талаптары бар жобалар үшін инженерлер спецификацияны аяқтамас бұрын вагон конфигурациясын, алдын ала жүктеуді, орнату әдісін, рельс параллелизмін, жетек-жүйенің өзара әрекеттесуін және күтілетін қызмет циклін қарастыруы керек.

Сатып алушылар қандай сапаны бақылауды күтуі керек?

Дәлдік құрамдас бөліктер тек визуалды тексеруден гөрі өлшенетін сапаны бақылауды қажет етеді. Кәсіби өнім берушіде шикізатты, термиялық өңдеуді, ұнтақтауды, өлшемді тексеруді, жұмыс өнімділігін және қорытынды тексеруді қамтитын процестер болуы керек.

Майту оның өндіріс процесі термиялық өңдеу, дәл ұнтақтау және соңғы тексеру арқылы жоғары көміртекті хромды болат қоймасынан ERP негізінде сапаны бақылауды қолданатынын айтады. Оның бағыттағыштары сонымен қатар тапсырыстар үшін қарастырылған инспекциялық құжаттамамен профильдік проекцияға, шуды бағалауға және жүктемені тексеруге жатады.

Бұл тәсіл OEM және инженерлік топтар үшін маңызды, себебі қадағаланатын тексеру деректері кіріс сапаны бақылауға, жобалық құжаттамаға және ұзақ мерзімді техникалық қызмет көрсету шешімдеріне қолдау көрсете алады.

Майту сонымен қатар 5000-нан астам жаһандық тұтынушыларға қызмет көрсету тәжірибесімен бірге Сучжоу жұмысы басталғаннан бері әзірленген дәлдіктегі бұрандалар мен сызықтық компоненттердің 16 000-нан астам сипаттамаларын хабарлайды. Оның өндірістік ресурстарына Сучжоу мен Дунгуандағы қондырғылар кіреді, олар аз мөлшердегі талаптарды да, үлкен өндірістік тапсырыстарды да қолдайды.

Жиі қойылатын сұрақтар

Ультра дәлдіктегі сызықтық бағыттағыштар дегеніміз не?

Ультра дәлдіктегі сызықтық бағыттағыштар бақыланатын орналасуды, тегіс жүруді, жоғары қаттылықты және тұрақты геометриялық рұқсаттарды қажет ететін қолданбаларға арналған жоғары дәлдіктегі сызықтық қозғалыс құрамдастары болып табылады. Олар әдетте жартылай өткізгіш жабдықтарда, дәл станоктарда, робототехникада, өлшеуіш жабдықтарда және медициналық өндірісте қолданылады.

UP дәрежелі сызықтық бағыттағыштардың стандартты сорттардан айырмашылығы неде?

UP-дәрежелі бағыттаушы жолдар стандартты сорттарға қарағанда қатаң өлшемдік рұқсаттармен шығарылады. Мысалы, Майтудың тізімделген өндірістік параметрлері ұзындығы 500 мм-ге дейінгі UP-сыныптағы рельстер үшін △H және △W рұқсатын 2 мкм көрсетеді. Сыныптың нақты жарамдылығы машинаның толық дизайнына және талап етілетін дәлдікке байланысты.

Жоғары дәлдіктегі сызықтық бағыттағыштар үшін әдетте қандай материал қолданылады?

Жоғары көміртекті хромды мойынтіректері бар болат әдетте сызықтық қозғалысты қажет ететін қолданбалар үшін таңдалады, себебі ол термиялық өңдеуден кейін жоғары қаттылыққа және тозуға төзімділікке қол жеткізе алады. Майту ультра дәлдіктегі сериясы үшін шамамен 58–62 HRC қаттылығы бар SUJ2-эквивалентті материалды көрсетеді.

Сызықтық бағыттаушының қызмет ету мерзімін қалай жақсартуға болады?

Дұрыс орнату, тиісті алдын ала жүктеу, қолайлы майлау, ластануды бақылау, жүктемені дұрыс бөлу және жүйелі түрде тексеру - барлығы қызмет мерзіміне ықпал етеді. Тығыздалған бағыттаушы жолдар және қолайлы бетті өңдеу күрделі жұмыс орталарында қосымша қорғанысты қамтамасыз ете алады.

Өте дәлдіктегі бағыттағыштар таза бөлмеге немесе жартылай өткізгіштерге жарамды ма?

Бағыттау конфигурациясы, майлау, тығыздау, бетті өңдеу және тазалық талаптары қолданбаға дұрыс сәйкес келгенде олар қолайлы болуы мүмкін. Сезімтал орталар үшін сатып алушылар тапсырыс бермес бұрын жеткізушімен материалды, жабынды, майлауды, бөлшектерді бақылауды және тексеру талаптарын талқылауы керек.

Қорытынды ойлар

Ультра дәлдіктегі сызықтық бағыттағыштар қозғалыс дәлдігі, қаттылық, қайталану және сенімділік жабдықтың өнімділігіне тікелей әсер ететін қолданбаларда маңызды рөл атқарады. Дұрыс шешімді таңдау номиналды дәлдік деңгейлерін салыстырудан гөрі көп нәрсені қажет етеді. Материалдың сапасы, жолдың аяқталуы, жүктемені бөлу, тығыздау, майлау, орнату шарттары, тексеру процедуралары және қолдану талаптары барлығын бірге қарастырған жөн.

Дәл сызықты қозғалыс технологиясында 12 жылдан астам тәжірибесі, кең өнім портфолиосы, егжей-тегжейлі өндіріс параметрлері және қадағаланатын сапаны бақылау процестері бар Майту талап етілетін өнеркәсіптік қолданбалар үшін сызықтық нұсқаулық шешімдерін ұсынады. Егер сіз CNC жабдығына, жартылай өткізгіш машиналарға, робототехникаға, дәлдік өлшеуге немесе медициналық өндіріске арналған бағыттауыштарды бағалап жатсаңыз, Ultra Precision Linear Guides жәнебізбен хабарласыңыдәлдікті, жүктемені, рельс ұзындығын, қоршаған ортаны және теңшеу талаптарын талқылау.
