Трапеция тәрізді бұранда нақты машиналарда бірқалыпты сызықтық қозғалысты қалай береді?

Мақала Аннотация

Бірнеше аптадан кейін жетек жүктеме астында жылжып кетсе, сахнаңыз дірілдеп қалса немесе механизміңіз бірнеше аптадан кейін байланысып қалса, мәселе көбінесе «сәттілік» емес — бұл сәйкессіздік: қорғасын, диаметр, гайка материалы, майлау, туралау және соңғы тірек жүйе ретінде таңдалмаған.

Бұл нұсқаулық қалай аТрапеция тәрізді бұрандажұмыс істейді, неге ол сенімді орналастыру және жүкті ұстау үшін танымал және қалай таңдау керек кері соққыны, қызуды және мерзімінен бұрын тозуды азайтатын техникалық сипаттамалар. Сіз практикалық таңдау матрицасын, жеткізушінің бақылау тізімін және сатып алушыға қолайлы боласыз RFQ жазу әдісі, сондықтан соңғы жинақ сіз күткендей орындалады.

Мазмұны

Контур
Көрсетілетін ауырсыну нүктелері
Трапеция тәрізді бұранда дегеніміз не
Өкінішті болдырмайтын таңдау негіздері
Жылдам таңдау матрицасы
Жаңғақ түрлері мен шын мәнінде маңызды материалдар
Интеграциялық бақылау тізімі: тіректер, туралау, майлау
Сатып алу алдында қойылатын сапалы сұрақтар
Suzhou Maitu Screw Rod Manufacturing Co., Ltd қай жерде көмектесе алады
Жиі қойылатын сұрақтар

◆◆◆

Контур

Нақты істен шығу режимін анықтаңыз (дрейф, кері соққы, байлау, тозу, шу, қызу).
Неліктен екенін түсініңізТрапеция тәрізді бұрандапрофиль жүк сыйымдылығын, өндіргіштігін және тұрақтылығын теңестіреді.
Жылдамдықты, қаттылықты және соғуды басқару үшін қорғасынды, диаметрді және соңғы тіреуді таңдаңыз.
Үйкеліс, ластану және техникалық қызмет көрсету шектеулерін өңдеу үшін гайка дизайны мен материалын таңдаңыз.
Өндіріс бөліктері прототиптерге сәйкес келуі үшін қысқаша бақылау тізімімен растаңыз.

◆◆◆

Көрсетілетін ауырсыну нүктелері

Сатып алушылар «маған керекТрапеция тәрізді бұранда.” Олар бас ауруымен басталады: көтеру бағанасы түнде бірнеше миллиметр төмен сырғиды, сызықтық сырғытпа позицияны қайталай алмайды немесе гайка қызып, сықырлай бастайды. Мұнда ең жиі кездесетін мәселелер және олар әдетте нені көрсетеді.

Артқы қозғалыс немесе жүктің дрейфі:Сіз қозғалтқышты тоқтатасыз, бірақ жүк қозғалады. Бұл қорғасын тым агрессивті болған кезде болуы мүмкін, үйкеліс тым төмен немесе жүйеде діріл/әсер бар. Көптеген трапеция тәрізді жүйелер кері қозғалысқа қарсы тұра алады, бірақ бұл автоматты емес - геометрия маңызды.
Орналастыруды бұзатын кері соққы:Сіз бағытты өзгертесіз және бір сәтке ештеңе қозғалмайды. Бұл «өлі жолақ» айырмашылық болуы мүмкін тегіс автоматтандыру мен арзан сезінетін өнім арасында.
Байланыстыру және біркелкі емес қозғалыс:Бұранданы қолмен тегіс сезінеді, бірақ құрастыру астында байланыстырады. Сәйкессіздік, соңғы қолдаудың жеткіліксіздігі, немесе жиек жүктемесіне шыдамайтын жаңғақ материалы жиі кінәлі болып табылады.
Жылдам тозу және қара шаң:Қате материал жұбымен құрғақ жүгіру, әсіресе ластану кезінде тез тозуы мүмкін. Кейде майлау бар, бірақ ол дұрыс емес түрі, сәйкессіз жағылады немесе шайылып кетеді.
Жылдамдықтағы шу және жылу:Жоғары айн/мин үйкелісті қыздыруды арттырады және дірілге немесе шайқауға әкелуі мүмкін. 100 айн/мин жылдамдықпен жұмыс істейтін жетекші бұранда 1000 айн/мин жылдамдықта қайта дизайнсыз істен шығуы мүмкін.

Сатып алушының төте жолы:Өлшемдерді таңдамас бұрын, бір сөйлем жазыңыз:

«Менің жүйем қозғалуы керекXсекундына мм, тасымалдауYN (немесе кг), қуат өшірілген кезде позицияны ұстаңыз және ішінде қайталаңызZмм.” Бұл сөйлем сізді бірден тарылтадыТрапеция тәрізді бұрандаопциялары.

◆◆◆

Трапеция тәрізді бұранда дегеніміз не

A Трапеция тәрізді бұрандаайналмалы қозғалысты сызықтық қозғалысқа түрлендіруге арналған трапеция тәрізді жіп профилі бар қуат бұрандасы. Шарлы бұрандалармен салыстырғанда, ол әдетте қарапайымдылық, беріктік және жүкті оңай ұстау үшін тиімділікті сатады. Бұл сауда дәл сіз қалаған нәрсе болуы мүмкін көтеру, қысу, реттеу немесе қозғалыс жүйелерінде «қойған жерде қалу» өте төмен үйкеліске қарағанда маңыздырақ.

Оны өнеркәсіптік ортада практикалық ететін нәрсе тек жіп пішіні емес, бұл экожүйе: сәйкес келетін гайкалар (қола, болат, полимерлер), кері соққыға қарсы шешімдер, өздігінен майланатын конструкциялар және икемді өндіріс әдістері. Дұрыс орындалды, аТрапеция тәрізді бұрандақұрастыру көптеген қолданбалар үшін үнемді, техникалық қызмет көрсетуге болатын және таңқаларлық дәл болуы мүмкін.

Негізгі идея:Трапеция тәрізді жетекші бұранда «басқарылатын үйкеліс» құрамдас бөлігі болып табылады.

Бұл үйкеліс пайдалы (жүкті ұстау, тұрақтылық), бірақ оны басқару керек (жылу, тозу). Сіздің таңдауыңыз қай тараптың жеңетінін анықтайды.

◆◆◆

Өкінішті болдырмайтын таңдау негіздері

Егер сіз тек бір нәрсені есте сақтасаңыз: а таңдамаңызТрапеция тәрізді бұрандатек диаметрі бойынша. Оны жүйе ретінде таңдаңыз: қорғасын (немесе қадам), ұзындығы, гайка дизайны, материалды жұптау, майлау жоспары және соңғы тірек.

Қорғасын (бір айналымдағы саяхат):Үлкенірек қорғасын жылдамырақ қозғалады, бірақ артқа қарай жүру ықтималдығы жоғары және жоғары жүктеме кезінде көбірек жылу шығарады. Кішірек қорғасын басқару мүмкіндігін және жүктемені ұстауды жақсартады, бірақ жылдамдықты азайтады.
Диаметрі және өзек күші:Үлкенірек диаметр иілуге төзімділік пен қаттылықты жақсартады, бұл ұзақ аралықтар мен ауыр жүктемелер үшін маңызды.
Қолдау көрсетілмейтін ұзындық және қамшылау қаупі:Жоғары айналымдағы ұзын бұрандалар соғуы мүмкін. Ұзын ұзындықта жылдамдық қажет болса, сізге қажет болуы мүмкін аралық тірек, әртүрлі тірек қондырғылары немесе басқа қозғалыс шешімі.
Жұмыс циклі:Үздіксіз реттеу (бірнеше секунд мұнда және мұнда) үздіксіз қозғалыстан өте ерекшеленеді. Үздіксіз жұмыс жақсырақ жылуды басқаруды және тозу стратегиясын талап етеді.
Қоршаған орта:Шаң, салқындатқыш сұйықтық, жуғыш заттар және сыртқы коррозия ең жақсы таңдауды герметикалық қорғанысқа ауыстырады, баспайтын материалдар немесе полимерлі жаңғақтар.

Жалпы сатып алу қатесі:дәлдіктің нені білдіретінін анықтамай «жоғары дәлдікті» сұрау.

Қайталану, ұзындық бойынша дәлдік, төмен кері соққы немесе жүктеме кезінде тегістік дегенді білдіресіз бе? Әрқайсысы дизайнды әртүрлі бағытта итермелейді.

◆◆◆

Жылдам таңдау матрицасы

Бұл кестені таңдау үшін бастапқы нүкте ретінде пайдаланыңызТрапеция тәрізді бұрандаконфигурация. Бұл инженерлік есептеулерді алмастырмайды, бірақ ол сізді ең көп таралған тұзақтардан сақтайды.

Әдеттегі пайдалану жағдайы	Тұтынушы әдетте нені қызықтырады	Жетекші бағыт	Жаңғақ туралы ұсыныс	Бұрандалы материалдың бағыты	Сәтсіздіктерді болдырмайтын ескертпелер
Колонналарды / тік жүктерді көтеру	Жүкті ұстау, қауіпсіздік, тұрақты орналастыру	Төменнен орташаға дейінгі көрсеткіш	Қола немесе кері соққыға қарсы опция	Беткі қорғанысы бар көміртекті болат немесе тот баспайтын болса	Нақты жүктеме және діріл жағдайында кері қозғалыс әрекетін растау; соңғы мойынтіректерді көрсетіңіз.
Автоматтандыру слайдтары (орташа дәлдік)	Тегістік, қайталану, төмен шу	Орташа жетекші	Тыныш жұмыс істеуге арналған полимер немесе инженерлік пластик	Ұнтақталған немесе жақсы басқарылатын прокат бұранда	Ластануды басқару; шаң болса, тазалағыштарды немесе қақпақтарды қосыңыз.
Реттеу механизмдері / қолмен орналастыру	Қарапайым, берік, «орнату және қалу»	Төменгі жетекші	Стандартты қола немесе полимер	Көміртекті болат немесе тот баспайтын	Сезім мен кері реакцияға басымдық беріңіз; қолмен жұмыс істейтін жүйелер босаңсуды жиі «таратады».
Жоғары жылдамдықты тасымалдау (қысқа соққылар)	Жылдамдық, өткізу қабілеті	Жоғары жетекші немесе көп старт	Тозуға төзімді гайка; майсыз конструкцияларды қарастырыңыз	Бақыланатын аяқтау; жылу мен майлау маңызды болады	Температураның көтерілуін және жұмыс циклін тексеру; қамшылау шектеулерін елемеңіз.
Қатты/таза орталар (жуу, қоқыс)	Төмен техникалық қызмет көрсету, сенімділік	Орташа жетекші	Өздігінен майланатын / майсыз полимер нұсқалары	Тот баспайтын немесе қапталған болаттар	Тығыздауды, дренажды және химиялық заттармен үйлесімділікті жоспарлаңыз.

◆◆◆

Жаңғақ түрлері мен шын мәнінде маңызды материалдар

Бұрандаға назар аударылады, бірақ гайка жиі өмір сүру ұзақтығы мен сезімін анықтайды. үшін аТрапеция тәрізді бұрандақұрастыру, жаңғақ таңдау әсер етеді: үйкеліс, шу, кері әсер, ластануға төзімділік және жүйенің тураланбау үшін қаншалықты кешірімділігі.

Қола жаңғақтар:Жүк сыйымдылығы мен болжамды тозу үшін классикалық таңдау. Майлап, қоқысты бақылауда ұстай алатын кезде тамаша.
Болат гайкалар:Күшті, бірақ кешірімсіз болуы мүмкін және тітіркенуді болдырмау үшін мұқият майлауды және бетті жұптастыруды талап етуі мүмкін.
Инженерлік пластиктер (нейлон, POM, PEEK, композиттер):Жиі тыныш және аз майлаумен жұмыс істей алады. Дұрыс полимер қатал орталарға төтеп бере алады; дұрыс емес полимер жүктеме астында сырғып кетуі немесе жылумен жұмсартылуы мүмкін.

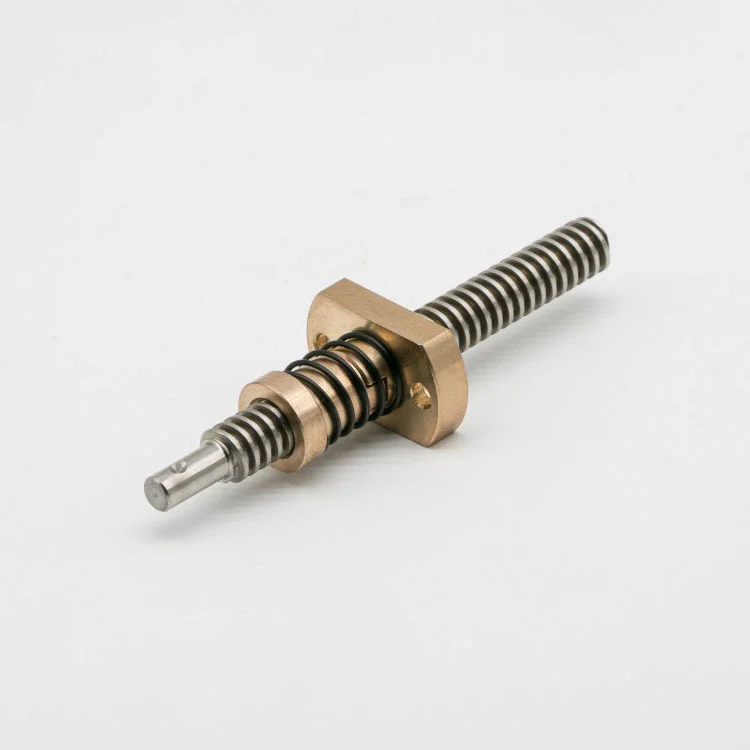

Артқы соққыға қарсы гайкалар:Кеңістікті азайту және бағыт өзгерістерін жақсарту үшін жасалған. Орналастыру сапасы өте төмен моментке қарағанда маңызды болған кезде өте қолайлы.

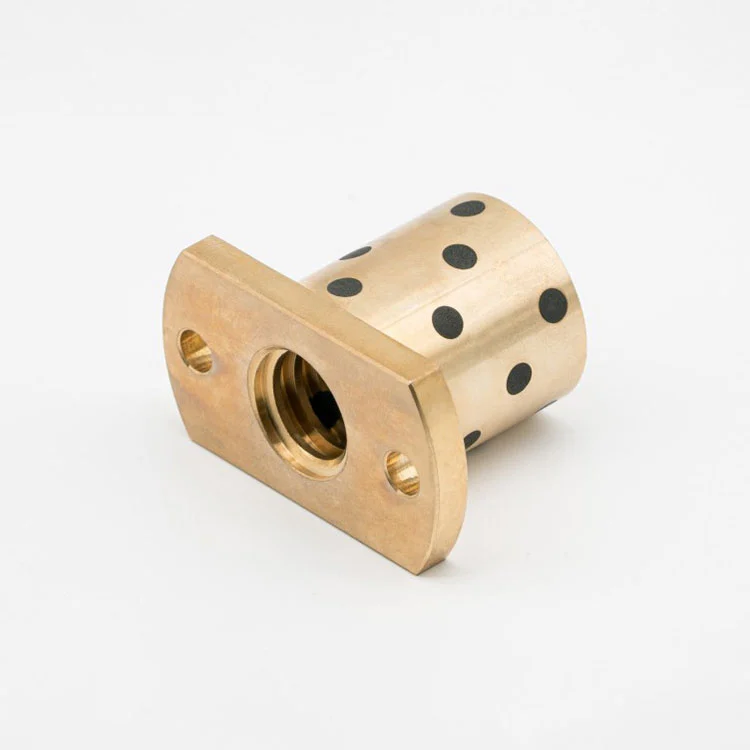

Майсыз / өздігінен майланатын гайкалар:Майлау мүмкін емес, қажет емес немесе оңай жуылатын кезде пайдалы.

Практикалық кеңес:Егер сіздің тұтынушы «арзан сезім» туралы шағымданса, бұл көбінесе кері әсер етеді - қарсы әрекетті қолданыңыз.

Егер олар «техникалық қызмет көрсету» туралы шағымданса, бұл көбінесе майлау - майсыз жаңғақ стратегиясын немесе қорғаныс қақпақтарын қарастырыңыз.

◆◆◆

Интеграциялық бақылау тізімі: тіректер, туралау, майлау

Тіпті ең жақсысыТрапеция тәрізді бұрандаайналадағы дизайн ұқыпсыз болса, көңілін қалдырады. Бұл интеграция нүктелері көптеген жобаларды жүзеге асыратын орын прототиптен өндіріске дейін масштабтау кезінде тыныш істен шығады.

Қолдау көрсету стратегиясы:Қай ұшы бекітілген, қайсысы қалқымалы екенін анықтаңыз. Мойынтіректерді таңдау осьтік ойнауға, қаттылыққа және шуылға әсер етеді.
Тегістеу және орнату:Сәйкес келмеу үйкеліс пен тозуды күрт арттырады. Тиісті корпустарды, өңдеу сілтемелерін пайдаланыңыз, және құрастыру кезінде гайканы күштеп орнына түсірмеңіз.
Майлау жоспары:Ерте шешім қабылдаңыз: май, май, құрғақ полимер немесе тығыздалған тәсіл. Әдетте «Біз майлауды кейін қосамыз» болады «Біз майлау үшін кеңістікті жобалаған жоқпыз».
Ластанудан қорғау:Сильфондар, қақпақтар, сүрткіштер және чиптерден және шаңнан алыс орналастыру қызмет мерзімін көбейтуі мүмкін.
Жылулық мінез-құлық:Жоғары жұмыс циклдері жылуды тудырады. Жылу саңылауларды өзгертеді, тозуды арттырады және кейбір полимерлерді жұмсартады.
Артқы көлікті тексеру:«Қуат өшірілгенде ұстап тұру керек» деген талап қойылса, оны нақты жүктемелермен және нақты дірілмен растаңыз.

◆◆◆

Сатып алу алдында қойылатын сапалы сұрақтар

Егер сіз аТрапеция тәрізді бұранда, ең ақылды қадам - процесті басқаруды ашатын сұрақтар қою. Бағаны салыстыру оңай; консистенциясы жоқ. Бұл сұрақтар сізді жағымсыз тосынсыйлардан қорғайды.

Қорғасын дәлдігіне, түзулігіне және жіп пішініне қандай төзімділіктерді ұстай аласыз?Жеткізушіден стандартты және қосымша бағаларды сұраңыз.
Домаланған немесе ұнтақталған ба?Және әрбір партия үшін тексеру әдісі қандай?
Менің жүктемем, жылдамдығым және қоршаған орта үшін қандай материал жұптарын ұсынасыз?Жақсы жеткізуші жұмыс циклі мен ластану туралы сұрайды.
Сіз кері реакцияны қалай басқарасыз?Стандартты саңылау, таңдалатын қондырмалар немесе кері соққыға қарсы конструкциялар.
Қандай беттік өңдеулер бар?Әсіресе коррозия немесе тозу алаңдаушылық туғызса.
Сіз жұп ретінде сәйкес келетін бұрандалы және гайка жинақтарын жеткізе аласыз ба?Сәйкестік өзгергіштікті азайтады және жөндеу уақытын үнемдейді.
Дұрыс дәйексөз айту үшін сізге не керек?Сызбалар, инсульт, жүктеме, жылдамдық, монтаж және «ұстап тұру» талаптары.

RFQ кеңесі:«Сәтсіз болмауы керек» шартын қосыңыз.

Мысал: «Қуатты өшіргеннен кейін 8 сағат бойы тік бағытта 500 Н төмен дрейф болмайды.» Бұл бір жол дұрыс әңгімеге ерте мәжбүрлейді.

◆◆◆

Suzhou Maitu Screw Rod Manufacturing Co., Ltd қай жерде көмектесе алады

Стандартты және теңшелген конфигурацияларды қолдайтын жеткізушіні іздесеңіз,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.сызықтық қозғалыс пен автоматтандыруды пайдалану жағдайлары үшін трапеция тәрізді қорғасын бұрандалы шешімдерге назар аударады, соның ішінде көп іске қосу стильдері, жұпталған бұранда және гайка сияқты опциялар жеткізу және жаңғақ материалдарының бірнеше бағыттары (мысалы, полимер негізіндегі таңдаулар және кері соққыға қарсы тәсілдер).

Іс жүзінде, бұл сіз көзге таза жолмен жақындай алатыныңызды білдіреді: каталогтан бұранданы таңдап, гайка жұмыс істейді деп үміттенудің орнына, сіз өнімділік мақсаттарын белгілеп, ұсынылған жұптауды алыңыз. Бұл, әсіресе, сіздің шектеулеріңіз «майлаусыз», «төмендетілген кері әсер» болған кезде пайдалы. «Арнайы қола» немесе «инженерлік пластмассалар» немесе жобаңызға нұсқалар бойынша қайталап теңшеу қажет болғанда.

Тезірек баға белгілеу және азырақ түзетулер үшін не жіберу керек:

Инсульт, жылдамдық (мм/с) және жұмыс циклі
Максималды осьтік жүктеме және бағдар (көлденең/тік)
Мақсатты кері соққы (немесе қолайлы бағытты өзгерту өлі жолақ)
Қоршаған орта (шаң, салқындатқыш, жуу, температура диапазоны)
Майлауға артықшылық беру (май/май/құрғақ жағу)
Өңдеуді аяқтау және тірек схемасы (белгілі болса, бекітілген/қалқымалы, мойынтірек түрі)

◆◆◆

Жиі қойылатын сұрақтар

Трапеция тәрізді бұранда әрқашан өздігінен құлыпталады ма?

Әрқашан емес. Көптеген трапеция тәрізді жүйелер геометрия мен үйкеліске байланысты кері қозғалысқа қарсы тұрады, бірақ жоғары өткізгіштер, төмен үйкеліс материалдар жұптары, діріл немесе соққы жүктемелері жүкті ұстау әрекетін азайтуы мүмкін. «Қуат өшірілген кезде позицияны ұстау керек» маңызды болса, оны нақты жағдайларда растаңыз.

Кері әсерді азайтудың ең жылдам жолы қандай?

Артқы соққыға қарсы гайка дизайнын немесе бақыланатын орнату стратегиясын пайдаланыңыз (және туралауды қатаң ұстаныңыз). Кері соққы тек «жіпті тазарту» мәселесі емес — қолдау мойынтіректер мен орнатудың сәйкестігі де ықпал ете алады.

Полимерлі жаңғақтарды қоладан қашан таңдауым керек?

Полимер жаңғақтары тыныш жұмыс істеуді, техникалық қызмет көрсетуді азайтуды немесе белгілі бір орталарға жақсырақ төзімділікті қажет еткенде тамаша болуы мүмкін. Ең бастысы - сәйкестік жүктемеге, жылдамдыққа және температураға полимер түрі. Жоғары жүктеме және үздіксіз жұмыс үшін қола (дұрыс майлаумен) бұрынғысынша қауіпсіз негіз болуы мүмкін.

Трапеция тәрізді бұранданы майлаусыз іске қосуға болады ма?

Кейде — әсіресе өздігінен майланатын немесе майсыз жаңғақ материалдарымен. Дегенмен, «майлаусыз» ластануды бақылаудың маңыздылығын арттырады, жылуды басқару және материалды дұрыс жұптау. Егер қоқыс болса, қақпақтар немесе сүрткіштер сияқты қорғаныс қосыңыз.

Домаланған жерге қарсы: қайсысын сатып алуым керек?

Бұл сіздің өнімділік мақсатыңызға байланысты. Жерлеу бұрандалары геометрия мен қорғасын дәлдігін қатаң бақылауды ұсына алады, ал бұрандалар жиі қамтамасыз етеді көптеген өнеркәсіптік қолданбалар үшін күшті мән. Сізге шынымен қажет нәрсені анықтаңыз - қайталану, тегістік немесе ұзындық бойынша дәлдік, содан кейін сәйкесінше таңдаңыз.

Жеткізушілерге бұранда мен гайканы дұрыс жұптауды ұсыну үшін қандай ақпарат қажет?

Жүктеме, жылдамдық, инсульт, жұмыс циклі, бағдар, мақсатты кері соққы, қоршаған орта, майлау таңдауы және соңғы қолдау мәліметтері маңызды болып табылады. Олардың көмегімен жеткізуші қызып кетуді, байланыстыруды немесе мерзімінен бұрын тозуды болдырмайтын жұптастыруды ұсына алады.

Опцияларды салыстырып жатсаңыз немесе дрейф, кері соққы немесе күтпеген тозумен күресіп жатсаңыз, жүктемеңізді, жылдамдықты, инсультті және қоршаған ортаға қойылатын талаптарды бөлісіңіз және сәйкес келетін бұранда-гайка ұсынысын сұраңызSuzhou Maitu Screw Rod Manufacturing Co., Ltd.

Қайта дизайндағы ілмектер азырақ және тегіс бірінші құрастыруды қалайсыз ба?бізбен хабарласыңысызбаңыздың немесе қолданбаның мақсаттарымен және қозғалысыңызды бұрайық сенімді, қайталанатын жинаққа қойылатын талап.
