Неліктен практикалық, сенімді сызықтық қозғалыс үшін трапеция тәрізді жетекші бұранданы таңдау керек?

2026-01-07 0 Маған хабарлама қалдырыңыз

Мақала Аннотация

Егер сіз шулы жетектермен, сәйкес келмейтін орналасумен, ерте тозумен немесе «mystweetspot – ешқашан дұрыс емес» техникалық қызмет көрсету кестелерімен айналысқан болсаңыз, Сіз дұрыс емес жетек механизмін таңдаудың жасырын құнын білесіз. АТрапеция тәрізді жетекші бұрандажиі ең теңдестірілген болып табылады Сатып алушыларға болжамды өнімділік, бақыланатын құны және қарапайым өндіріс қажет болғанда жауап беріңіз, әсіресе орташа жылдамдықтар мен жүктемелер үшін.

Бұл нұсқаулық нақты сатып алушының ауыратын жерлеріне назар аударады: бюджетті асыра алмайтын өлшемдер, шамадан тыс жобалаусыз кері әсерді азайту, таңдау материалдар мен жаңғақ түрлері ұзақ қызмет ету үшін және байлау мен мерзімінен бұрын істен шығуды тудыратын жалпы орнату қателерін болдырмайды. Сіз сондай-ақ аласыз Қарапайым спецификациялық бақылау парағын сіз бірінші рет дұрыс бұранда мен гайканы алу үшін жеткізушіге бере аласыз.

Ең жиі кездесетін ауырсыну нүктесі Кері соққы және сәйкес келмейтін қайталану

Ең назардан тыс қалған фактор Сәйкес келмеу және жаңғақтардың нашар қолдауы

Ең жақсы пайдалану жағдайы Үнемді, ұзаққа созылатын сызықтық қозғалыс

Мазмұны

Сатып алушының ауырсыну нүктелері және жылдам түзетулері
Өнімділікке жетелейтін негізгі түсініктер
Таңдауды бақылау тізімі және өлшем логикасы
Материалдар, беттік өңдеулер және гайка опциялары
Кері әсер, тиімділік және позициялау стратегиялары
Ақаулардың алдын алатын орнату және техникалық қызмет көрсету
Трапеция тәрізді және шарикті бұрандалы және белдік
Практикалық спецификация үлгісі
Жиі қойылатын сұрақтар
Келесі қадамдар

Контур

Өнеркәсіптік қозғалыс жүйелерінде трапеция тәрізді жіп геометриясын не пайдалы ететінін анықтаңыз.
Сатып алушылардың жалпы шағымдарын дизайн және таңдау әрекеттеріне аударыңыз.
Бұранданың диаметрі, қорғасын және гайкаларды жұптастыру үшін қадамдық бақылау тізімінен өтіңіз.
Шаңды, ылғалды, ыстық немесе жоғары циклді орталарға сәйкес келетін материал мен жаңғақ таңдауларын көрсетіңіз.
Баламаларды салыстырыңыз, осылайша таңдауды іштей негіздеп, артық төлем жасаудан аулақ бола аласыз.
Жылдам баға белгілеу үшін нақты үлгі үлгісін және сатып алушыға дайын ЖҚС беріңіз.

Сатып алушының ауырсыну нүктелері және жылдам түзетулері

Ағымдағы жүйе сәтсіздікке ұшыраса, ол әдетте болжамды тәсілдермен істен шығады.Міне, ең жиі кездесетін мәселелер және іс жүзінде көмектесетін бірінші түзету әрекеті.

Кері соққы позицияны «салақ» сезінеді→ Дәлдік мақсатыңызға сәйкес келетін кері соққыға қарсы гайканы, алдын ала жүктелген қос гайканы немесе бақыланатын тазарту дәрежесін пайдаланыңыз.
Байланыстыру немесе кенеттен моменттің көтерілуі→ Сәйкестікті тексеріңіз, тиісті тіректерді қосыңыз және гайка корпусының бүйірлік жүктемелерді түсірмейтініне көз жеткізіңіз.
Жылдам тозу немесе металл шаңы→ Майлау жоспарын тексеріңіз, қола/полимерлі жаңғақтарды қарастырыңыз және қақпақтармен немесе сүрткіштермен ластануды болдырмаңыз.
Шу және діріл→ Бұранданың диаметрін ұлғайту, аралық тірек қосу немесе қорғасын таңдау арқылы айналу жылдамдығын төмендету арқылы қамшыны азайтыңыз.
Тым баяу немесе тым көп қозғалтқыш жүктемесі→ Бастауыш/қадам, талап етілетін жылдамдық және тиімділік болжамдарын қайта қарау; трапеция тәрізді жүйелерді оңтайландыруға болады, бірақ болжау арқылы емес.

Трапеция тәрізді жетектің басты артықшылығы оның нақты өндірістік ортада кешірімді болуы болып табылады. Ластану, соққы жүктемесі немесе кездейсоқ дұрыс пайдаланбау оқиғаның бір бөлігі, жақсы таңдалғанТрапеция тәрізді жетекші бұрандаемес, қарапайым техникалық қызмет көрсету арқылы тұрақты және қызмет көрсетуге жарамды болып қала алады дәлдікті сақтауды талап етеді.

Өнімділікке жетелейтін негізгі түсініктер

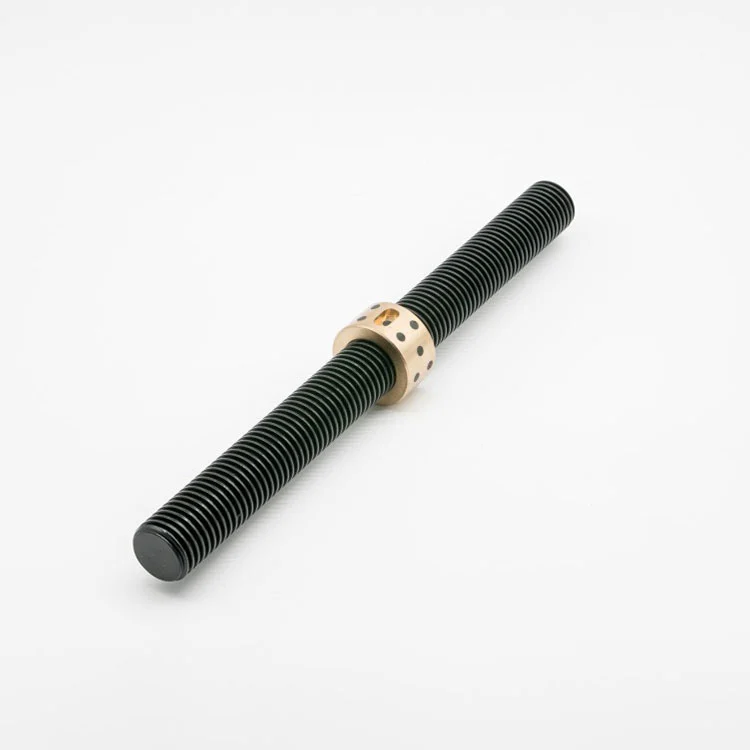

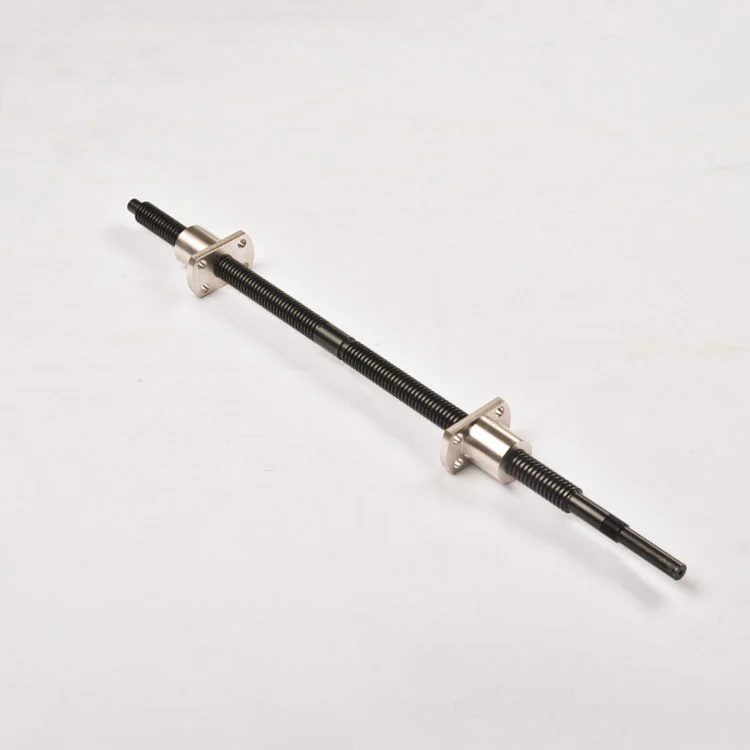

A Трапеция тәрізді жетекші бұрандақуатты беру үшін арналған трапеция тәрізді жіп профилін пайдаланады. Геометрия күшті қамтамасыз етеді жүк көтергіш беттер және төзімділік, өндіргіштік және қозғалысты басқару арасындағы практикалық ымыра. Көптеген өнеркәсіп өнімдері үшін – көтергіштер, реттегіштер, қақпалар, автоматика қондырғылары, медициналық жақтаулар, орау жабдығы — бұл жіп пішіні таңдаулы болып қала береді, себебі ол болжамды әрекет етеді.

Жетек және қадам: Қадам – жіп шыңдары арасындағы қашықтық; қорғасын – бір айналымдағы саяхат. Көп іске қосу бұрандалары қадамды өзгертпестен өткізгішті (жылдамырақ жүру) арттырады.
Өзін-өзі құлыптау тенденциясы: Трапеция тәрізді жетектер тік көтеру және қауіпсіздік үшін пайдалы болатын белгілі бір жүктемелер кезінде кері қозғалысқа қарсы тұра алады.
Тиімділік: Әдетте шарикті бұрандалардан төмен, бірақ көбінесе орташа жылдамдықтар мен жұмыс циклдері үшін қолайлы, әсіресе беріктік ең жоғары тиімділіктен маңыздырақ болғанда.
Жүктеу бағыты: Көптеген қолданбалар негізінен осьтік жүктеме болып табылады; бүйірлік жүктерді бұранда/гайка интерфейсімен емес, бағыттағыштармен өңдеу керек.

«Ең жақсы» шешім әрқашан ең жоғары тиімділік бола бермейді — бұл сіздің дәлдігіңізге, қызмет ету мерзіміне, шуылына, құнына және жеткізу талаптарына сәйкес келетін шешім. Дәл сондықтан трапеция тәрізді опция сатып алудың қысқа тізімдерінде көрсетілуде.

Таңдауды бақылау тізімі және өлшем логикасы

Көбінесе бастапқы проблемалар жетіспейтін кірістерден туындайды. Баға сұрамас бұрын, төмендегі маңызды нәрселерді белгілеңіз. Бұл қайта жобалау циклдерін азайтады және көмектеседі жеткізушілер жалпы конфигурацияның орнына дұрыс конфигурацияны ұсынады.

Сіз берген енгізу	Неліктен маңызды	Жалпы қате
Қажетті саяхат, жылдамдық және жұмыс циклі	Қорғасын таңдауын, жылуды, тозу жылдамдығын және қозғалтқыш өлшемін анықтайды	Жұмыс циклінсіз жылдамдықты көрсету, кейінірек қызып кетуді тудырады
Осьтік жүктеме (статикалық және динамикалық)	Жіп өлшемін, гайка ұзындығын және материалды жұптастыруды орнатады	Соққы жүктемелерін немесе ең нашар тік жүктемені елемеу
Монтаждау әдісі және соңғы тірек	Ауысу, қамшылау және туралау тұрақтылығын басқарады	Бұранданы «қалқытуға» мүмкіндік беру және дәлдікті күту
Қоршаған орта (шаң, су, химиялық заттар, температура)	Материалды, жабынды, гайканы таңдауды, майлауды бағыттайды	Коррозиялық қоршауда көміртекті болатты таңдау
Кері соққы мақсаты және қайталану қажеттілігі	Жаңғақ түрін анықтайды (стандартты және кері соққыға қарсы және алдын ала жүктеу)	Сандық төзімділіксіз «жоғары дәлдікті» сұрау

Практикалық ереже: егер сізге өте жоғары жылдамдық пен өте төмен үйкеліс қажет болса, допты бұранда жеңуі мүмкін. Егер сізге өмір сүретін тұрақты жұмысшы керек болса күнделікті пайдалану және қызмет көрсету оңайТрапеция тәрізді жетекші бұрандажиі жақсырақ жалпы мән береді.

Сатып алушының жылдам тексеру тізімін RFQ-ға көшіруге болады:

Жіптің белгіленуі (мысалы: Tr 20×4), ұзындығы және тиімді жүруі
Жетекші талап (бір немесе көп старт) және мақсатты сызықтық жылдамдық
Аяқтарды өңдеу бөлшектері (мойынтіректердің орындықтары, кілттер ойықтары, тегістер, жіптер)
Гайка түрі (стандартты, фланец, артқа қарсы, қос гайка) және орнату шектеулері
Материал мен бетке қойылатын талаптар (коррозия және тозу күтулері)
Кері соққы/тазалау мақсаты және қайталану күту

Материалдар, беттік өңдеулер және гайка опциялары

Материалдар жай ғана «болат пен тот баспайтын» емес. Далада дұрыс емес жұптау шуылға, тоқырауға, коррозияға немесе жиі ауыстыруға айналады. Дұрыс жұптастыру қызықсыз болады - ең жақсы жолмен.

Құрамдас	Жалпы опциялар	Қашан таңдау керек
Бұрандалы материал	Көміртекті болат, легирленген болат, тот баспайтын болат	Күштілігі мен құны бойынша көміртек/қорытпа; коррозияға бейім орталар үшін тот баспайтын
Беттік өңдеу	Қара оксид, азоттау, хромдау, мырышпен қаптау	Тозу үшін азоттау/хромдау; негізгі коррозиядан қорғауға арналған мырыш; қоршаған ортаға байланысты таңдау
Жаңғақ материалы	Қола, болат, инженерлік полимер	Төзімділік үшін қола; төмен шу және таза жұмыс үшін полимер; арнайы жоғары жүктеме конструкцияларына арналған болат
Қорғаныс керек-жарақтары	Шыны тазалағыштар, сильфондар, қақпақтар, майлау фитингтері	Шаңды орталар, абразивті бөлшектер немесе сыртқы жабдық

Жаңғақтарды таңдау - «қағаздағы жақсы» «машинада жақсы» болатын жер. Егер сіз ластануды күтсеңіз, тиісті нұсқаулығы мен қақпақтары бар полимерлі гайка шуды азайтып, майлауды жеңілдетеді. Егер сіз ауыр жүктемені және ұзақ өмір сүруді күтсеңіз, қола классикалық жұп болып табылады. Мақсат - кемелдік емес, ол басқарылатын техникалық қызмет көрсету арқылы тұрақты өнімділік.

Кері әсер, тиімділік және позициялау стратегиялары

Артқы соққы - бұранда мен гайка арасындағы кішкене саңылау, ол тегіс қозғалысқа және термиялық кеңеюге мүмкіндік береді, бірақ ол сонымен қатар діріл тудыруы мүмкін. қайталану және біркелкі емес тозу. Бұл сіздің ортаңызда сенімді түрде сақтай алатын ең кішкентай кері әсерді таңдау.

Трапеция тәрізді жүйелердегі кері соққыны басқарудың жалпы әдістері:

Артқы соққыға қарсы гайка: Көбінесе саңылауды алу үшін бөлінген дизайнды немесе серіппелі мүмкіндікті пайдаланады; бағытты өзгерту және қарапайым дәлдік нысандары үшін жақсы.
Алдын ала жүктелген қос гайка: Бір-біріне қарсы реттелетін екі гайка; жақсырақ қайталану үшін жиі пайдаланылатын күштірек бақылау.
Бағытталған осьтің дизайны: Сызықтық бағыттағыштарға бүйірлік жүктемелерді өңдеуге мүмкіндік беріңіз; бұранда осьтік жетекке назар аударады, тегістік пен қызмет мерзімін жақсартады.

Тиімділік - бұл басқа бөлікті сатып алушылардың жете бағаламауы. АТрапеция тәрізді жетекші бұрандаәдетте шарикті бұрандаға қарағанда төмен тиімділікпен жұмыс істейді, бұл сіздің қозғалтқышыңызға бірдей күш үшін көбірек момент қажет болуы мүмкін. Бірақ оның орнына сіз жиі кері қозғалысқа қарсы тұратын және шыдайтын қарапайым жүйеге ие боласыз шынайы дүниедегі шаң және өңдеу. Тік көтеру үшін бұл қауіпсіздік пен шығынның артықшылығы болуы мүмкін.

Егер орналасу сіздің басымдығыңыз болса, тек бұрандамен «дәлдікті шешуге» тырыспаңыз. Бұранданы дұрыс мойынтіректермен, қатты гайкамен және тұрақты бағыттаушылар. Дәлдік - бұл бір бөлікті сатып алу емес, жүйе қасиеті.

Ақаулардың алдын алатын орнату және техникалық қызмет көрсету

«Нашар сапа» деп айыпталған көптеген ерте сәтсіздіктер шын мәнінде орнату мәселелері болып табылады. Трапеция тәрізді жетектер күшті, бірақ олар мәжбүрлеуді ұнатпайды нашар теңестіруді өтеңіз.

Жоғары әсер ететін орнату әдеттері:

Тиісті соңғы мойынтіректерді/тірек блоктарын пайдаланыңыз және ұзақ аралықтар үшін консольдық конструкциялардан аулақ болыңыз.
Гайка корпусының тураланғанын және жіпке бүйірлік жүктеме түсірмейтінін тексеріңіз.
Бұрандалы ось пен бағыттаушы рельстер арасындағы параллельділікті растаңыз; байланыстыру көбінесе шағын геометриялық сәйкессіздіктен басталады.
Температура мен жылдамдыққа сәйкес келетін майлауды таңдап, оны біркелкі ұстаңыз.
Абразивті шаң немесе чиптер болған кезде қорғанысты (қақпақтарды/сильфонды) қосыңыз.

Техникалық қызмет көрсету қарапайым болуы мүмкін: тазалаңыз, майлаңыз, тозуды тексеріңіз және монтажда бос еместігін тексеріңіз. Қолданбаңыз үздіксіз немесе қатал түрде жұмыс істесе орта, SOPs ішіне негізгі қызмет көрсету аралығын құру. Бір ғана әдеттің өзі қызмет ету мерзімін екі есе арттырады.

Трапеция тәрізді және шарикті бұрандалы және белдік

Сатып алушылар жиі «жаңарту спиральында» тұрып қалады. Бұл салыстыру нақты пайдалану жағдайыңызға сәйкес инженерлік деңгейді негіздеуге көмектеседі.

Диск түрі	Күштері	Сауда-саттық
Трапеция тәрізді жетекші бұранда	Төзімді, үнемді, көптеген жүктер үшін практикалық, қызмет көрсету оңай, кері қозғалысқа төтеп бере алады	Төмен тиімділік, ұзақ аралықтардағы жылдамдық шектеулері, тығыз орналасу үшін қажет кері соққыны басқару
Шар бұрандасы	Жоғары тиімділік, жоғары жылдамдық потенциалы, төмен үйкеліс, күшті қайталану	Жоғары құны, ластануға сезімталдығы жоғарырақ қоршаған ортаны және қорғауды талап етеді
Белдік/тізбек	Өте жылдам саяхат, ұзақ соққылар, жеңіл жүйелер	Созылу, төмен қаттылық, әртүрлі техникалық қызмет көрсету профилі, баяу жылдамдықта жоғары итеру үшін қолайлы емес

Егер сіз күн сайын аз әбігермен жұмыс істеуге арналған жабдықты жасап жатсаңыз, трапеция тәрізді опция жиі «тыныш жеңімпаз» болып табылады, өйткені ол алу, өңдеу және қызмет көрсетудегі күрделілік. Бұл көптеген өнеркәсіптік командалардың аТрапеция тәрізді жетекші бұрандатіпті трендті шешімдер бар болса да.

Жиі қойылатын сұрақтар

Трапеция тәрізді жетекші бұранда тік көтеруге жарамды ма?

Иә, ол әдетте көтеру және орналастыру үшін қолданылады. Көптеген конструкциялар кері қозғалысқа пайдалы қарсылықты қамтамасыз етеді және жіптің геометриясы жақсы қуат беру үшін қолайлы. Қауіпсіздік тұрғысынан маңызды көтеру үшін жүк жағдайын растаңыз, тиісті тежеу/құлыптау шараларын қосыңыз және сенім артпаңыз. жалғыз үйкеліс.

Жобаны қайта дизайнға айналдырмай кері әсерді қалай азайтуға болады?

Артқы соққыға қарсы гайкадан немесе қос гайкадан бастаңыз. Сондай-ақ бағыттағыштардың бүйірлік жүктемелерді ұстайтынына көз жеткізіңіз; ось болған кезде кері соққы жиі нашарлайды иілу немесе байлау. Қоршаған орта лас болса, майлау және ластаушы заттар әртүрлі болса да өнімділікті сақтайтын дизайнды таңдаңыз.

Ұзақ өмір сүру үшін қай жаңғақ материалы жақсы?

Қола - көптеген өнеркәсіптік жағдайларда төзімділік үшін дәлелденген таңдау. Инженерлік полимерлер шуды азайтып, кейбір қондырғыларда таза жұмыс істей алады. Ең жақсы нұсқа жүктемеге, жылдамдыққа, температураға және ластануға байланысты. Материалды каталог диаграммасына ғана емес, жұмыс шындығына сәйкестендіріңіз.

Ұзын соққылар үшін трапеция тәрізді бұранданы жылдам іске қосуға болады ма?

Сіз жасай аласыз, бірақ сіз қамшыны, қолдау стратегиясын және жылу/тозуды ескеруіңіз керек. Жоғары айналымдағы ұзын жіңішке бұрандалар дірілдей алады. Шешімдер а таңдауды қамтиды үлкенірек диаметр, аралық тіректерді қосу, жетекші таңдау арқылы RPM азайту немесе өте ұзақ, жоғары жылдамдықты саяхат үшін басқа жетек түрін пайдалану.

Дәл бағаны алу үшін қандай ақпаратты жіберуім керек?

Жіп белгілеуін, ұзындығын, тиімді жүруін, жүктемені (статикалық/динамикалық), жылдамдық пен жұмыс циклін, гайка түрін/материалын, кері соққы нысанасын, ортаны, және соңғы өңдеу бөлшектері. Бұл сіздің құрылғыңызға сәйкес келетін конфигурацияны алудың ең жылдам жолы және құрастыру кезінде күтпеген жағдайларды болдырмайды.

Келесі қадамдар

Егер сіз а таңдауға дайын болсаңызТрапеция тәрізді жетекші бұрандажүктеме, жылдамдық және өмірлік цикл мақсаттарыңызға сәйкес келетін өндірушімен жұмыс істеңіз стандартты өлшемдерді де, реттелетін соңғы өңдеуді де қолдай алады.Suzhou Maitu Screw Rod Manufacturing Co., Ltd. трапеция түрінде қамтамасыз етеді әртүрлі орталарға және құрастыру қажеттіліктеріне бейімделген нұсқалары бар практикалық өндірістік қозғалыс жүйелеріне арналған қорғасын бұрандалары мен сәйкес гайкалар.

Инсультті, жүктемені, жылдамдықты және кері соққыны бөлісіңіз, біз сізге сенімді конфигурацияны жылдам қысқартуға көмектесеміз, содан кейін мәліметтерді өндіру алдында анық сызба. Баға және техникалық қолдау көрсету үшін,бізбен хабарласыңыбүгін.
