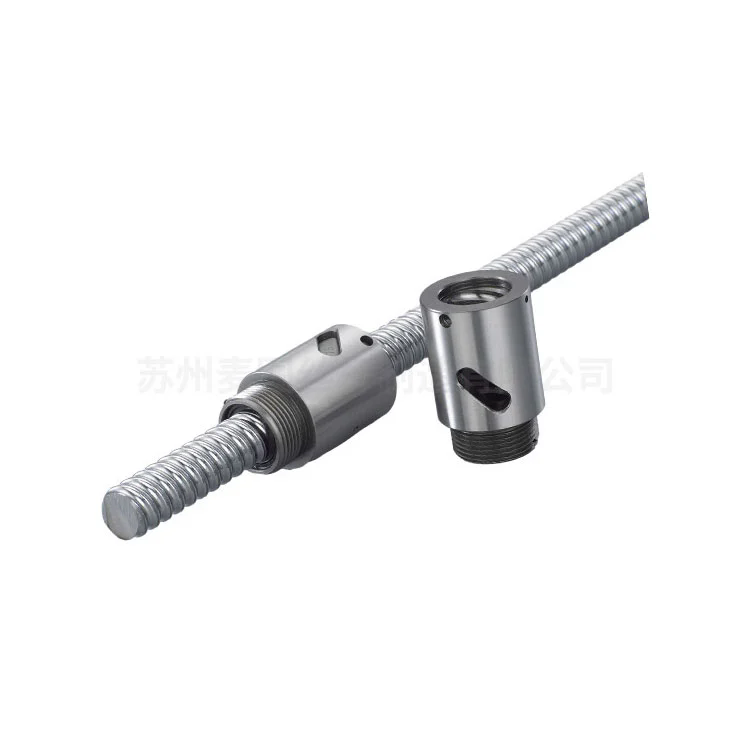

Шарлы бұранда CNC машиналары мен автоматтандыру жүйелеріндегі дәлдікті қалай жақсартады?

Қайталану және қаттылық өнімділікті талап ететін CNC машиналары мен автоматтандырылған жүйелер үшін шарикті бұранда дәлдік қозғалысты басқарудың сөзсіз негізі болып табылады. Жылжымалы үйкеліске негізделген дәстүрлі қорғасын бұрандалардан айырмашылығы, шарикті бұранда үйкелісті азайту және кері әсерді жою үшін қайта айналмалы болат шарларды пайдаланады. Бұл іргелі дизайн заманауи CNC жабдықтарына микрондар шегінде орналасу төзімділігіне қол жеткізуге мүмкіндік береді, бұл аэроғарыштан медициналық құрылғыларды өндіруге дейінгі салаларға мүмкін болатын шекараларды ығыстыруға мүмкіндік береді. Өзінің негізінде шарикті бұранда айналмалы қозғалысты ерекше тиімділікпен сызықтық қозғалысқа айналдырады, қозғалтқыш моментін тегіс, болжамды қозғалысқа тікелей аударады - микрон асты қайталануды талап ететін кез келген автоматтандыру экожүйесінің маңызды талабы.

Бірақ шар бұрандасы дәлдікті дәл осындай деңгейге қалай көтереді? Жауап механикалық сәулет, алдын ала жүктеу инженериясы және термиялық тұрақтылық үйлесімінде жатыр. Жылжымалы беттерге емес, домалау элементтері арқылы жүктемені тарата отырып, шарикті бұранда өңдеудегі дәлдіктің екі негізгі жауы - үйкеліс шығындарын және жылу түзуді күрт төмендетеді. Сонымен қатар, реттелетін алдын ала жүктеу механизмдері арқылы кері соққы (механикалық құрамдас бөліктер арасындағы тән ойын) іс жүзінде жойылады, бұл қозғалысты жоғалтпай, бағыттағы өзгерістердің бірден орын алуын қамтамасыз етеді. Күрделі таңдау және орналастыру операцияларын немесе бес осьті CNC өңдеуді өңдейтін автоматтандыру жүйелері үшін бұл қатаң төзімділікке, беттің жоғары әрлеуіне және құралдың ұзақ қызмет ету мерзіміне аударылады. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. жиырма жылдан астам уақытын осы нюанстарды меңгеруге арнады, дүние жүзіндегі заманауи зауыттарда дәлдік көрсеткіштерін белгілейтін шарикті бұрандаларды шығарады. Бұл мақалада біз шарикті бұранданың дәлдікпен басқарылатын салаларда неге алмастырылмайтынын растайтын техникалық параметрлерді, инженерлік принциптерді және практикалық артықшылықтарды қарастырамыз.

Дизайндың қандай маңызды мүмкіндіктері шарикті бұранданы жоғары дәлдіктегі CNC өңдеу үшін таптырмас етеді?

Заманауи CNC өңдеу орталығы желілік жетек компоненттерінің мейірімімен жұмыс істейді. Неліктен шарикті бұранданың алтын стандарты екенін бағалау кезінде оны әдеттегі бұрандалы жинақтардан бөлетін сәулет ерекшеліктерін қарастыру керек. Біздің зауыт,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., әр шарикті бұранданы геометриялық дәлдікке, материалтану мен жүктемені бөлуге тұтас көзқараспен құрастырады. Төменде жоғары дәлдікті қамтамасыз ететін негізгі дизайн атрибуттары берілген.

• Айналымдағы шарикті подшипниктер:Акме бұрандаларындағы сырғымалы контактілерден айырмашылығы, шарикті бұранда жолдың ішінде айналатын шыңдалған болат шарларды пайдаланады. Бұл айналдыру әрекеті үйкеліс коэффициентін 0,005-ке дейін төмендетеді, бұл тегіс қозғалысты қамтамасыз етеді және сервоқозғалтқыштардан талап етілетін моментті азайтады. Төменгі үйкеліс жылудың пайда болуын да азайтады, бұл өте маңызды, өйткені термиялық кеңею әр метрге Цельсий бойынша 10 микронға дейін орналасу қателерін тудыруы мүмкін.

• Жоғары қорғасын дәлдігі (JIS C0-C5 бағалары):Фабрикамыздың дәлдікпен жерленген шарикті бұрандалары C0 дәрежесіне дейін қорғасын дәлдігіне жетеді, яғни ауытқу 300 мм үшін ±3 микронмен шектеледі. Дәлдіктің бұл деңгейі бағдарламаланған құрал жолдарының күрделі аэроғарыштық компоненттерді немесе микроэлектроника қалыптарын контурлау үшін қажет нақты қозғалысқа дәл сәйкес келуін қамтамасыз етеді.

• Оңтайландырылған шар айналымы жүйелері:Ішкі дефлекторлар немесе түтіктерді қайтару жүйелері дірілсіз немесе шусыз доптың тегіс рециркуляциясын қамтамасыз етеді. Біздің меншікті дефлектор конструкциялары пульсацияны төмендетеді, бұл тұрақты беру жылдамдығына тікелей әсер етеді және өңделген беттердегі белгілерді болдырмайды.

• Жоғары осьтік қаттылық:Үлкен бұранда диаметрлерін алдын ала жүктелген гайка жинақтарымен біріктіру арқылы шарикті бұранда 500 Н/мкм дейін осьтік қаттылықты ұсынады. Бұл қаттылық кесу күштерінің әсерінен ауытқуды болдырмайды, тіпті ауыр фрезерлік операциялар кезінде де құрал орнын сақтайды.

• Реттелетін алдын ала жүктеу механизмдері:Қос жаңғақты алдын ала жүктеу немесе үлкен өлшемді допты алдын ала жүктеу әдістері кері реакцияны нөлге дейін дәл келтіруге мүмкіндік береді. Екі жақты орналасу дәлдігін талап ететін CNC қолданбалары үшін бұл мүмкіндік келіспейді.

Maitu Screw Rod-те біздің өндірістік хаттамамыз қатаң сапа қақпаларын ұстанады. Біз миллиондаған циклдарда тозуға төзімділікті қамтамасыз ету үшін HRC 58-62 қаттылығы бар индукциялық қатайтылған бұрандалы біліктерді және дәлме-дәл ұнтақталған жолдарды қолданамыз. Сонымен қатар, біздің дизайн философиямыз жылдамдық пен дәлдікті барынша арттыра отырып, доптың диаметрі мен қорғасын қадамын оңтайландыру үшін соңғы элементтерді талдауды қамтиды. Тәулік бойы жұмыс істейтін автоматтандыру жүйелері үшін осы дизайн мүмкіндіктерінің үйлесімі шарикті бұранданың бірнеше жылдар бойы бастапқы дәлдігін сақтай отырып, қайта калибрлеудің тоқтау уақытын азайтады. Сайып келгенде, маңызды дизайн мүмкіндіктері қарапайым механикалық компонентті кез келген CNC машинасының немесе автоматтандырылған құрастыру желісінің мүмкіндігін анықтайтын дәлдікке айналдырады.

Біздің инженерлер клиентке арнап арнайы шарикті бұранданы жасағанда, олар үш тірекке назар аударады: қорғасын дәлдігін стандарттау, термиялық тұрақтылықты басқару және алдын ала жүктеу консистенциясы. Осы тіректерді біріктіре отырып, біз сызықты қозғалыс жүйесінің басқару сигналдарына бірден жауап беретініне кепілдік береміз - бұл жоғары жылдамдықты өңдеу орталықтары мен жартылай өткізгішті автоматтандыру үшін міндетті талап. Өнеркәсіптегі 20 жылдық тәжірибемізде біз шарикті бұранданың дизайн ерекшеліктері жаппай өндіріс орталарында қол жеткізуге болатын Cpk мәндерімен тікелей байланысты екенін байқадық, бұл оның миссия үшін маңызды қолданбалар үшін ең жақсы таңдау болып қала беретінін растайды.

Неліктен шарикті бұранда автоматтандыру жүйелеріндегі дәстүрлі қорғасын бұрандаларынан асып түседі?

Автоматтандыру жүйелері - роботтық қарулардан бастап таңдау және орналастыру қондырғыларына дейін - минималды техникалық қызмет көрсетумен тұрақты, үйкеліссіз қозғалысты талап етеді. Дәстүрлі қорғасын бұрандалары (акме немесе трапеция тәрізді) бұранда мен гайка арасындағы сырғанау үйкелісіне сүйенеді, бұл таяқшаның сырғанауы мен жылдам тозуына әкеледі. Керісінше, шарикті бұранда операциялық тиімділікті түбегейлі қайта анықтайды. Фабрикамыздағы ондаған жылдар бойғы өндірістік тәжірибеге сүйене отырып, біз шарикті бұранданың автоматтандырылған ортада басым болуының түпкілікті себептерін жинадық.

• Үйкеліс тиімділігі және энергияны тұтыну:Әдеттегі жетекші бұранда шамамен 20-40% тиімділікпен жұмыс істейді, ал шарикті бұранда 90% немесе одан жоғары тиімділікке қол жеткізеді. Бірнеше осьтері бар автоматтандыру жүйелері үшін бұл тиімділік қозғалтқыш көлеміне қойылатын талаптарды азайтады, энергия шығындарын төмендетеді және контроллерлерге жылу жүктемесін азайтады.

• Таяқшаның нөлдік сырғу құбылысы:Сырғымалы үйкеліс статикалық үйкеліс тудырады, оны қозғалыс басталмай тұрып жеңу керек, бұл серпілістерді тудырады. Шарлы бұрандадағы айналдыру контактісі сырғуды болдырмайды, бұл өте тегіс микро қозғалыстарға мүмкіндік береді - дәлдікпен жабу немесе электронды құрастыру үшін қажеттілік.

• Ұзақ өмір сүру және сәтсіздіктер арасындағы орташа уақыт (MTBF):Айналмалы контакт абразивті тозуды азайтатындықтан, сырғымалы бұрандалар үшін 5000-8000 сағатпен салыстырғанда, шарикті бұранданың қызмет ету мерзімі әдетте номиналды жүктеме кезінде 20 000 сағаттан асады. Біздің зауыттың жеделдетілген қызмет ету сынақтары дұрыс майлау арқылы біздің шарикті бұрандалар өндірістің ұзартылуы үшін түпнұсқа дәлдігін сақтайтынын растайды.

• Жоғары саяхат жылдамдығы:Төмен инерция және төмендетілген үйкеліс шарикті бұрандаларға сәйкес дизайнмен 120 м/мин немесе одан да көп айналу жылдамдығына жетуге мүмкіндік береді, ал қорғасын бұрандалары 30 м/мин жылдамдықтан асатын жылдамдықта шамадан тыс қызуды тудырады. Бұл жылдамдық артықшылығы жоғары көлемді автоматтандыру желілерінде өткізу қабілеттілігін арттырады.

• Жеңілдетілген техникалық қызмет көрсету:Шарлы бұрандалар тек мерзімді майлауды және тығыздағышты тексеруді қажет етеді, ал қорғасын бұрандалары тозудан туындаған кері соққыны өтеу үшін жиі түзетулерді талап етеді. Автоматтандырылған қоймалар немесе CNC құрал ауыстырғыштары үшін қысқартылған техникалық қызмет көрсету жоғары жұмыс уақытына айналады.

Біздің өндірістік мекемеде, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., біз жетекші бұрандалардан шарикті бұрандаларға ауысатын клиенттер үшін жиі салыстырмалы талдауларды орындаймыз. Деректер жоғары жеделдету мүмкіндіктеріне байланысты позициялық қайталанудың 30-50% жақсарғанын және цикл уақытының 20% қысқарғанын дәйекті түрде көрсетеді.

Сонымен қатар, шарикті бұрандалармен жабдықталған автоматтандыру жүйелері көру жүйелерін немесе лазерлік өлшеу құрылғыларын біріктіру кезінде маңызды болып табылатын діріл белгілерін айтарлықтай төмендетеді. Шарлы бұранданың ықшам қаптамадағы итеру және моменттік жүктемелерді өңдеуге тән қабілеті сонымен қатар инженерлерге дәлдікке нұқсан келтірместен машина іздерін қысқартуға мүмкіндік береді. Жоғары жұмыс циклдері мен микрон деңгейіндегі дәлдікті талап ететін кез келген автоматтандыру жүйесі үшін шарикті бұранда тек жаңарту ғана емес, ол операциялық міндетті болып табылады.

Сонымен қатар, біздің шарикті бұрандалы конструкцияларымыздың әмбебаптығы, соның ішінде арнайы өңдеуді, гайкаларды конфигурациялауды және сүрткіш тығыздағыштарды - автоматтандырудың бар архитектураларына үздіксіз интеграциялауды қамтамасыз етеді. Бұл жартылай өткізгішті жасауға арналған таза бөлме ортасы немесе салқындатқыш сұйықтықтың түсуі бар қатал өңдеу ортасы болсын, біздің шарикті бұрандалар жоғары өнімділікті сақтайды. Бұл бейімделгіштік, даусыз механикалық артықшылықтармен біріктіріліп, өнеркәсіптердің келесі буын автоматтандыру жобалары үшін шарикті бұрандалы технология бойынша стандартталғанын түсіндіреді.

Негізгі техникалық параметрлер өнеркәсіптік қолданбаларда шарикті бұранданың дәлдігін қалай анықтайды?

Инженерлер мен сатып алу мамандары үшін шарикті бұранданың техникалық парағын түсіну нақты әлемдегі дәлдікті болжау үшін өте маңызды. Maitu Screw Rod компаниясында біз халықаралық стандарттарға мұқият сәйкестендірілген параметрлері бар шарикті бұрандаларды шығарамыз. Төменде дәлдікті, жүктеме сыйымдылығын және динамикалық әрекетті көрсететін техникалық параметрлерді көрсететін егжей-тегжейлі кесте берілген. Әрбір параметр шарикті бұранданың CNC машиналарында және автоматтандыру жүйелерінде дәлдікті қалай жақсартатынында шешуші рөл атқарады.

Бұл параметрлер оқшауланбайды; олар синергетикалық жұмыс істейді. Мысалы, екі гайкалы алдын ала жүктеумен және үлкен диаметрмен біріктірілген C0-сыныпты шарикті бұранда ±1μm орналасу дәлдігіне қол жеткізетін қозғалыс платформасын береді. Біздің зауыт халықаралық ұзындық стандарттарына сәйкес қадағалануды қамтамасыз ете отырып, жөнелтуден бұрын әрбір нақты шарикті бұранда үшін лазерлік интерферометрді тексеруді пайдаланады. Оптикалық линзаларды тегістеу немесе медициналық робототехника сияқты салалардағы тұтынушылар үшін біз қорғасынның ауытқуын, ағуын және алдын ала жүктеу моментін растайтын өлшеу есептерін береміз. Осы параметрлерді мұқият бақылай отырып, Suzhou Maitu Screw Rod Manufacturing Co., Ltd. инженерлерге ең жоғары дәлдік көрсеткіштеріне дәйекті түрде қол жеткізетін жүйелерді жобалауға мүмкіндік береді.

Бұған қоса, біз жоғары жылдамдықты қолданбалардағы термиялық өсуді өтеу, нақты әлемдегі дәлдікті одан әрі арттыру үшін реттелетін қорғасын модификацияларын ұсынамыз. Осы техникалық сипаттамаларды дұрыс таңдау дайын дайындамалардағы қол жеткізуге болатын геометриялық рұқсаттармен тікелей байланысты, бұл шарикті бұранданың дәлдіктің соңғы құрамдас бөлігі болып табылатынын растайды.

Алдын ала жүктеу және кері әсерді жою субмикронды орналастыруға қол жеткізуде қандай рөл атқарады?

Кері соққы - дәл қозғалысты басқарудың басты жауы. Кез келген механикалық беріліс қорабында жұптасатын құрамдас бөліктер арасындағы саңылау бағытты өзгерту кезінде кешігуді тудырады — бұл CNC контурының дәлдігі мен автоматиканың қайталану мүмкіндігін төмендететін құбылыс. Шар бұрандасы мұны ішкі қысуды жасайтын, жоғалған қозғалысты болдырмайтын алдыңғы қатарлы алдын ала жүктеу әдістері арқылы шешеді. Біздің фабрикада, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., біз тіпті құбылмалы жүктемелер кезінде де микроконды позициялау өнімділігін қамтамасыз ететін алдын ала жүктеу әдістерін жетілдірдік.

• Қос гайканы алдын ала жүктеу:Екі гайка осьтік ығысуды тудыратын аралықпен орнатылып, әрбір гайкадағы шарларды бұрандалы ойықтың қарама-қарсы жақтарымен жанасуға мәжбүр етеді. Бұл әдіс кері соққыны толығымен жояды және осьтік қаттылықты 30-50% арттырады. 5 осьті CNC машиналары үшін бұл айналмалы интерполяция сынақтарының 2 микроннан төмен ауытқуды көрсететінін қамтамасыз етеді.

• Үлкен өлшемді допты алдын ала жүктеу:Ойықтың диаметрінен сәл үлкенірек шарларды пайдалану арқылы басқарылатын кедергі сәйкестігіне қол жеткізіледі. Бұл бір жаңғақты алдын ала жүктеу әдісі ықшам және кеңістік шектеулі автоматтандыру осьтері үшін өте қолайлы, бірақ әлі де кері әсер етпейтін жұмысты қамтамасыз етеді.

• Реттелетін алдын ала жүктеу механизмдері:Кейбір конструкциялар кеңейтілген қызмет көрсетуден кейін қайта калибрлеуге мүмкіндік беретін, алдын ала жүктеу күшін өрісті реттеуге мүмкіндік беретін гайканы қамтиды. Біздің зауыт жабдықтың қызмет ету мерзімінде дәлдікті сақтау үшін нақты реттеу протоколдарын ұсынады.

• Жүйе қаттылығына әсері:Алдын ала жүктеу кері соққыны жойып қана қоймайды, сонымен қатар жетекші пойыздың жалпы қаттылығын арттырады. Жоғары қаттылық сыртқы күштердің (мысалы, CNC диірменіндегі кесу жүктемелері) бөлшектердің дәлдігін сақтай отырып, ең аз орын ауыстыруды тудыратынын білдіреді.

• Қайталануға әсері:Кері соққыны алып тастағанда, шарикті бұранда 1-2 микрон ішінде екі бағытты қайталануға қол жеткізеді. Нәзік электроникамен жұмыс істейтін таңдау және орналастыру автоматтандыруы үшін бұл қайталану құрамдас бөліктердің тураланбауы мен құрастыру ақауларының алдын алады.

Басқару тұрғысынан, алдын ала жүктелген шарикті бұрандалар сервоконтурларды тербелісті тудырмай, одан әрі орнату уақытын және позициялық дәлдікті жақсарта отырып, жоғары кірістермен жұмыс істеуге мүмкіндік береді. Біздің инженерлік командамыз мұны лазерлік калибрлеу арқылы жиі көрсетеді: алдын ала жүктелген шарикті бұрандасы бар CNC осі стандартты бұранда үшін 15-30 микронмен салыстырғанда 1 микроннан аз кері бұрылу қателігін көрсетеді. Қалып жасау және EDM сияқты жоғары дәлдіктегі секторларда бұл тікелей бетті жоғары өңдеуге және куәлік сызықтарын жоюға әкеледі.

Сонымен қатар, кері соққыны жою бағытты өзгерту кезінде соққы күштерін азайтып, бүкіл жетек механизмін мерзімінен бұрын тозудан қорғайды. Екі жақты қозғалысты қажет ететін кез келген қолданба үшін - бұл порталдық маршрутизатор немесе жартылай өткізгішті пластиналар сатысы болсын - алдын ала жүктелу мүмкіндігі бар шарикті бұранда микронның асты орналасуына кепілдік беретін жалғыз тиімді шешім болып табылады. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. компаниясы тұтынушыларға қозғалысты басқарудың ең қатаң талаптарына жауап беретін құрамдастарды алуды қамтамасыз ететін әрбір дәлдіктегі шарикті бұрандамен алдын ала жүктеу калибрлеу есептерін ұсынады.

Қорытынды: келесі ұрпақтың дәл автоматтандыруындағы шарикті бұрандалардың шешуші рөлі

CNC машиналары мен автоматтандыру жүйелеріндегі дәлдік инженерия тек жетілдірілген бағдарламалық жасақтама немесе жоғары ажыратымдылықтағы кодерлер мәселесі емес; ол негізінен сызықтық жетектің механикалық тұтастығына сүйенеді. Біз зерттегеніміздей, домалау элементінің дизайнымен, алдын ала жүктеуді теңшеуімен және жоғары қаттылығымен шарикті бұранда заманауи жоғары дәлдіктегі қозғалысты басқарудың негізін құрайды. Үйкелістің әсерінен термиялық ауытқуды азайтудан бастап, лезде жауап беру үшін кері әсерді жоюға дейін, шарикті бұранданың әрбір атрибуты қатаң төзімділік пен жоғары өткізу қабілетіне деген тынымсыз ұмтылысты қанағаттандыру үшін бейімделген.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd. компаниясында онжылдық өндірістік тәжірибемізде біз шарикті бұранданы дұрыс таңдау және біріктіру стандартты техниканы әлемдік деңгейдегі дәл жабдыққа қалай айналдыра алатынына куә болдық. Аэроғарыш өнеркәсібі, автомобиль жасау, медициналық құрылғылар және озық электроника сияқты салалар барлығы дәл шарикті бұрандалармен белгіленген өнімділік көрсеткіштеріне сүйенеді.

Ең жаңа ұнтақтау технологиясын, қатаң сапаны бақылауды және тапсырыс бойынша инженерлік мүмкіндіктерді пайдалана отырып, біздің зауыт біз шығаратын әрбір шарикті бұранданың дәлдік, сенімділік және жалпы жабдық тиімділігі бойынша өлшенетін табыстарға ықпал ететініне кепілдік береді. Автоматтандыру Industry 4.0 дамитындықтан, әртүрлі жүктемелер кезінде микрон деңгейінде қайталану мүмкіндігін беретін құрамдас бөліктерге сұраныс тек күшейе түседі. Шарлы бұранда бұл қиындықты жеңуге дайын, бұл ертеңгі өндірістік ландшафттың дәлдік талаптарына қол жеткізудің және одан жоғары өтудің дәлелденген жолын ұсынады.

Сіз CNC машиналарыңыздың немесе автоматтандыру жүйелерінің дәлдігін арттыруға дайынсыз ба?Suzhou Maitu Screw Rod Manufacturing Co., Ltd серіктестігі.шарикті бұрандаларды сіздің нақты сипаттамаларыңызға сәйкес жасау үшін. Біздің сарапшылар тобы дизайн бойынша кеңес беруден бастап сатылымнан кейінгі қызмет көрсетуге дейін жан-жақты қолдау көрсетеді, бұл қозғалысты басқару шешімдерінің теңдесі жоқ дәлдікпен қамтамасыз етілуін қамтамасыз етеді. Баға сұрату үшін бүгін фабрикамызға хабарласыңыз немесе шар бұрандасына қойылатын талаптарды талқылаңыз — дәлдікті бірге құрастырайық.

Жиі қойылатын сұрақтар: шарикті бұранда CNC машиналары мен автоматтандыру жүйелеріндегі дәлдікті қалай жақсартады?
