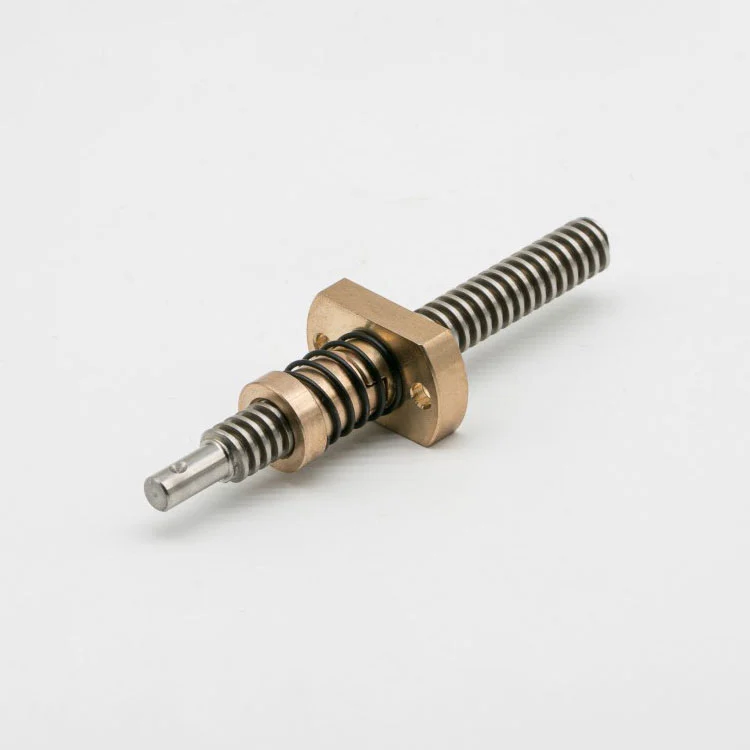

Орналастыру жүйелеріне арналған кері соққыға қарсы трапециялы гайка

Позициялау жүйелеріне арналған жоғары сапалы кері соққыға қарсы трапециялы гайка ретінде Майту нақты позициялау сценарийлеріне бейімделген теңшелген шешімдерді ұсынады. Орналастыру жүйеңіздің түріне (сызықтық бағыттаушы позициялау, шарикті бұранданы орналастыру, редукторды орналастыру), номиналды жүктеме, позициялаудың қайталану талаптары, жұмыс температурасының диапазоны және орнату кеңістігіндегі шектеулер бойынша біз трапеция тәрізді жіптің сипаттамасы (метрика/дюйм), гайка құрылымдық өлшемі, сақинаның алдын ала жүктелу қарқындылығы және материалды өңдеудің қаттылығы сияқты негізгі параметрлерді икемді түрде реттей аламыз.

Өнім негізгі позициялау жүйесінің беріліс құрамдастарымен үйлесімді модульдік дизайнды қабылдайды және бастапқы жүйеге елеулі өзгерістерсіз тікелей қорғасын бұрандаларымен, бағыттаушы рельстермен және басқа бөлшектермен жиналуы мүмкін, бұл жүйені жаңарту және түрлендіру қиындықтарын тиімді төмендетеді. Ол модель қабатының сәйкес келмеуі, қабырғаның біркелкі еместігі және жаңғақтардың кері соққысынан туындаған өлшемдік ауытқу сияқты 3D басып шығару ақауларын болдырмау үшін арнайы әзірленген және әртүрлі 3D принтерінің тасымалдау механизмдеріне кеңінен қолданылады, басып шығару тұрақтылығы мен үлгі сапасын арттыру үшін үнемді дәлдік құрамдас бөлігі болады.

Өнімнің техникалық сипаттамалары

Ескертпе: * орналасу жүйесінің түріне, жүктеме деңгейіне, орналасу дәлдігіне және орнату кеңістігіне сәйкес теңшеуге болатын арнайы сипаттамаларды көрсетеді. Біз әртүрлі жүйелердің төмен жылдамдықты, жоғары дәлдіктегі позициялау қажеттіліктеріне сәйкес келетін O-сақинасының алдын ала жүктелу қарқындылығын және жіптің дәлдігін икемді түрде реттей аламыз, бұл осьтік кері соққының тиімді басқарылуын және беріліс тұрақтылығының сақталуын қамтамасыз ете аламыз, бұл позициялау жүйелеріндегі кері соққыға қарсы берілістің жұмыс принципіне сәйкес келеді.

Негізгі функционалдық артықшылықтар және позициялау жүйесінің бейімділігі

1. Артқы соққыға қарсы дәлдік үшін қос серпімді сақиналы алдын ала жүктеу: екі серпімді O-сақина алдын ала жүктеменің негізгі дизайнын біріктірілген трапеция тәрізді жіппен біріктірілген, бөлінген типтегі серіппелі құрылымнан өзгеше, ол осьтік кері ағынды басу үшін айналмалы және радиалды композиттік алдын ала жүктеме күшін жүзеге асырады, ол кері соққыны тұрақты түрде басқара алады-030.00.0mm. позициялау жүйелеріндегі осьтік кері соққыдан туындаған позициялық ауытқу мен қайталанымдылықты азайту мәселесін шешу, жүйені әр уақытта жоғары дәлдікпен орналастыруды қамтамасыз ету.

2. Жоғары жүк көтергіштігі және тұрақты беріліс: Орналастыру жүйелерінің жоғары жүктемелі жұмыс сипаттамаларын мақсат етіп, Орналастыру жүйелеріне арналған Кері соққыға қарсы трапеция гайкасы жоғары берік материалдардан және дәл өңдеуден жасалған, күшті статикалық және динамикалық жүктемені көтере алады, ол үлкен осьтік икемділіксіз, біркелкі беріліс кезінде ұзақ мерзімді деформациясыз көтере алады. жұмыс (желінің жылдамдығы ≤10мм/с), төмен жылдамдықтағы жоғары дәлдіктегі позициялау сценарийлері үшін қолайлы жүктеменің өзгеруінен туындаған позицияның ауытқуын болдырмайды.

3. Төмен шу және төмен үйкеліс жұмысы: Біріктірілген жіп құрылымы және арнайы беттік майлау өңдеу гайка мен жетекші бұранда арасындағы үйкелісті тиімді төмендетеді, жұмыс шуы 45 дБ-ден аз, бұл дәл позициялау жүйелерінің (зертханалық позициялау жабдықтары, медициналық позициялау құралдары сияқты) тыныш жұмыс талаптарына сәйкес келеді және шудың орналасу кедергілеріне әсер етпейді.

4. Өздігінен реттелетін алдын ала жүктеме және ұзақ мерзімді тұрақтылық: қос серпімді сақинаның шаршауға тамаша төзімділігі және өзін-өзі реттейтін өнімділігі бар, ол ұзақ мерзімді пайдалану кезінде жіптің кішкене тозуын автоматты түрде өтей алады, тұрақты алдын ала жүктеме күшін сақтай алады және 12 000 сағат бойы үздіксіз жұмыс істегеннен кейін кері соққыға қарсы әсердің әлсіреуін қамтамасыз ете алады. өмір.

Негізгі тиімділік көрсеткіштері және сапаны қамтамасыз ету жүйесі

1. Орналастыруға бағытталған материалды таңдау: Қосымша жоғары беріктігі бар күшейтілген POM (өзінен майланатын, төмен үйкеліс) және тозуға төзімді қола қорытпасы (жоғары жүк көтергіш, коррозияға төзімді) материалдар, олардың ішінде күшейтілген POM жеңіл жүктеме дәлдігімен позициялау жүйелері үшін жарамды (мысалы, механикалық позициялаудың барлық жүйелері үшін және ауыр механикалық позициялау жүйелері), қолдың орналасуы, қойма сөресінің орналасуы), әртүрлі орналастыру сценарийлерінің жүктеме және дәлдік талаптарына толығымен сәйкес келеді.

2. Орналастыруға арналған дәлдік көрсеткіштері: жіп дәлдігі ISO 3 деңгейіне жетеді, кәдімгі трапеция тәрізді гайкалардың дәлдік деңгейінен жоғары, қадам қателігі ±0,003 мм-ден аз, позициялық қайталану ≤±0,005 мм, кері соққы 0,003-0,005 мм шегінде басқарылады, ол жалпы трапециялық қайталаудан жақсырақ. бұрандалар (±0,1~0,5мм), көптеген өнеркәсіптік және дәл жабдықтардың жоғары дәлдіктегі орналасу талаптарына жауап береді.

3. Төзімділік және қызмет ету мерзімі: Арнайы бетті қатайтуды өңдеуден кейін позициялау жүйелеріне арналған кері соққыға қарсы трапеция гайкасының бетінің қаттылығы HRC 58-62-ге жетеді, тозуға төзімділігі қарапайым трапеция гайкаларына қарағанда 80% жоғары және қызмет ету мерзімі қалыпты пайдалану кезінде 5 жылдан астамға жетуі мүмкін және қалыпты пайдалану және ұзақ мерзімді қызмет көрсету жиілігі, жүйенің тұрақты жұмысына бейімделу. компоненттерді ауыстыру және техникалық қызмет көрсету құны.

4. Қоршаған ортаға бейімделгіштік: Өнім -20℃-ден 150℃-қа дейінгі температура диапазонында тұрақты өнімділікті сақтай алады, шаңға, майдың ластануына және жұмсақ коррозияға төзімділігі бар және қоршаған орта факторларының әсерінен өнімділіктің төмендеуіне жол бермей, әртүрлі қатал орналасу орталарына (мысалы, өнеркәсіптік шеберханалар, сыртқы позициялау жабдықтары) жарамды.

Майтудың позициялау жүйесінің құрамдас бөліктеріндегі кәсіби күші

1. Орналастыру жүйесіне тән ҒЗТКЖ мүмкіндігі: Біздің ҒЗТКЖ тобында нақты позициялау және тасымалдау құрамдас бөліктерінде 9 жылдан астам тәжірибесі бар 9 аға инженер бар, олар ғылыми-зерттеу жұмыстарына және орналасу сценарийлеріне арналған кері соққыға қарсы технологияны оңтайландыруға, қосарлы серпімді O-сақина сияқты негізгі технологияларды меңгеруге, өнімнің құрылымын алдын ала жүктеуді және алдын ала жүктеуді оңтайландыруға бағытталған. мінсіз бейімделуді қамтамасыз ету үшін позициялау жүйелерінің төмен жылдамдықты, жоғары дәлдік сипаттамалары.

2. Қатаң сапаны сынау жүйесі: Кәсіби дәлдік сынау жабдығымен (мысалы, лазерлік орын ауыстыру сенсоры, крутящий сынақ құралы) жабдықталған әрбір өнім зауыттан шықпас бұрын қатаң кері соққыны анықтаудан, жүк көтеру сынағынан, шу сынағынан және жоғары температураға төзімділік сынағынан өтеді, біліктілік деңгейі 100%, жаңғақтардың жоғары талаптарға сай болуын қамтамасыз етеді және- жүйелер.

3. Позициялау жүйелерін теңшеудің бай тәжірибесі: 3200-ден астам позициялау жүйесінің өндірушілері мен пайдаланушылары үшін сызықтық позициялау, айналмалы позициялау, көтеру позициялау және басқа сценарийлерді қамтитын кері соққыға қарсы теңшелген шешімдерді ұсына отырып, позициялау жүйелерінің әртүрлі түрлерін сәйкестендіруде бай тәжірибеміз бар және өнімдерді жүйеңіздің нақты параметрлері мен жұмыс жағдайларына сәйкес реттей аламыз.

4. Беделді сертификаттау және саланы мойындау: ISO 9001 сапа менеджменті жүйесінің сертификатынан, RoHS экологиялық сертификатынан және ISO 13485 медициналық құрылғының сапа менеджменті жүйесінің сертификатынан өтті, позициялау жүйесіне кері әсерге қарсы технологияға қатысты бірқатар патенттері бар, отандық және шетелдік дәлдік позициялау жабдығының брендтеріне қызмет көрсетеді және өнімдерінің тұрақтылығы жоғары деңгейде танылды.

Теңшеу процесі және толық циклдік қызмет кепілдігі

1. Сұраныс диагностикасы және схеманы теңшеу: Біздің кәсіби техникалық командамыз сұраныс бойынша жеке байланысты қамтамасыз етеді, позициялау жүйеңіздің түрін, жүктеме деңгейін, орналасу дәлдігін, жұмыс ортасын және орнату кеңістігін терең түсінеді және Позицияларыңызды мінсіз сәйкестендіруге арналған анти-Баклаш трапециялық жүйені қамтамасыз ету үшін материалды таңдауды, алдын ала жүктеме қарқындылығын реттеуді және құрылымдық дизайнды қоса алғанда, мақсатты теңшеу схемаларын тұжырымдайды.

2. Үлгіні әзірлеу және өнімділікті тексеру: расталған теңшеу схемасына сәйкес, біз 2D/3D сызбасының дизайнын аяқтаймыз, үлгі сынақ өндірісін орындаймыз және кері соққыға қарсы әсерді, жүк көтеру қабілетін, орналасу дәлдігі мен жұмыс тұрақтылығын тексеру үшін үлгіні сәйкес позициялау жүйесінде сынаймыз және жаппай өндіріс алдында талаптарыңызға сай келгенше реттеп, оңтайландырамыз.

3. Қаптаманы және тасымалдауды қорғау: соққыға төзімді, ылғалға төзімді және коррозияға қарсы қаптаманы қабылдаңыз, ол тасымалдау кезінде өнімнің зақымдалуын тиімді болдырмайды, жіптің деформациясы мен тығыздағыш сақинаның зақымдалуын болдырмайды және өнім тағайындалған жерге жеткенде өнімділігіне әсер етпейтініне көз жеткізіңіз.

4. Тиімді жеткізу кепілдігі: негізгі позициялау жүйелеріне жарамды стандартты үлгілер қоймада, жеткізу уақыты 1-3 жұмыс күні; теңшелген өнімдер 8-12 жұмыс күні ішінде жеткізіледі, бұл жүйені жаңарту және техникалық қызмет көрсету циклін тиімді түрде қысқартады, позициялау жүйесінің қалыпты жұмысын қамтамасыз етеді.

5. Сатудан кейінгі қолдау және техникалық нұсқаулық: 36 айлық сапа кепілдігі мерзімін қамтамасыз ету, кәсіби техниктер тәулік бойы онлайн және жергілікті техникалық қолдау көрсету, орнату, жөндеу және өнімді пайдалану мәселелерін уақтылы шешу; кепілдік мерзімі ішінде өнім сапасына қатысты мәселе болса, тегін ауыстыруды қамтамасыз етіңіз және өнімнің қызмет ету мерзімін ұзарту үшін тұрақты техникалық қызмет көрсету нұсқауларын беріңіз.

Орнату және күнделікті техникалық қызмет көрсету нұсқаулары

1. Орнату қадамдары: Орнату алдында гайканың жіп бетін және сәйкес келетін жетекші бұранданы шаңды, май дақтарын және басқа қоспаларды кетіру үшін өнеркәсіптік спиртке малынған түксіз шүберекпен тазалап, тығыз тордың тығыз орналасуын қамтамасыз етіңіз; гайканы жетекші бұрандаға тегіс орнатыңыз, мәжбүрлеп орнатудан аулақ болыңыз, жүйенің орналасу талаптарына сәйкес алдын ала жүктеу қарқындылығын реттеңіз және орналасу дәлдігіне әсер ететін бос орнатуды болдырмау үшін фланецті позициялау жүйесінің қозғалатын бөлігіне мықтап бекітіңіз.

2. Үнемі техникалық қызмет көрсету: 4 ай сайын кері соққыны, тығыздағыш сақина күйін және жіп тазалығын тексеру ұсынылады (жұмыс жиілігіне сәйкес реттеңіз); шаң немесе май дақтары табылса, оларды уақытында тазалаңыз; үйкелісті азайту, жіп пен тығыздағыш сақинаны қорғау және ұзақ мерзімді тұрақты жұмысты қамтамасыз ету үшін әр 6 ай сайын аз мөлшерде жоғары температураға төзімді майлау майын қосыңыз.

3. Сақтау талаптары: Таза, құрғақ және төмен температуралы ортада (температура 5-20℃, ылғалдылық ≤35%) сақтаңыз, жоғары температура, коррозиялық заттармен және өткір заттармен жанасудан аулақ болыңыз, жіптің деформациясын, тығыздағыш сақинаның қартаюын және бетінің зақымдалуын болдырмаңыз, сондай-ақ кері соққыға қарсы трапецияға қарсы жүйенің кері әсерін қамтамасыз етіңіз.

4. Қолдану бойынша сақтық шаралары: Орналасқан жерді анықтау жүйесінің жұмысы кезінде шамадан тыс жүктемені, күшті қозғалысты және кенет тоқтауды болдырмаңыз және сақина мен жіп құрылымына зақым келтірмеу үшін гайканы өз қалауыңыз бойынша бөлшектемеңіз; беріліс қорабының кептелуін және орналасу ауытқуын болдырмау үшін жіп аралығына бөгде заттардың түсуін болдырмаңыз.

Қолданылатын позициялау жүйесінің түрлері және қолданба өрістері

1. Сызықтық позициялау жүйелері: сызықтық бағыттаушы позициялау жүйелеріне, сызықтық модульді позициялау жүйелеріне (өнеркәсіптік сызықтық сырғымалар, дәл сызықтық сатылар сияқты), осьтік кері әсерді тиімді жояды, тұрақты сызықтық позициялау дәлдігін қамтамасыз етеді және электронды құрамдас бөліктерге, дәл өлшеу құралдарына және басқа да лазерлік кесу позицияларына жарамды.

2. Айналмалы және көтергіш позициялау жүйелері: айналмалы позициялау платформаларына, көтергіш позициялау механизмдеріне (мысалы, механикалық қолды көтеру, қойма сөрелерін орналастыру), жоғары жүк көтергіштігі және тұрақты кері соққыға қарсы өнімділігі бар, айналмалы және көтерудің нақты орналасуын қамтамасыз ететін және автоматтандырылған өндірістік желілерге, логистикалық позициялау жабдықтарына және басқа да механикалық технологиялық жабдықтарға қолданылады.

3. Медициналық позициялаудың дәл жүйелері: Медициналық позициялау жабдықтарына (медициналық кескінді позициялау, хирургиялық роботты орналастыру сияқты), жоғары дәлдікпен, төмен шумен және тұрақты өнімділікпен, медициналық саланың қатаң позициялау талаптарына жауап беретін, медициналық операциялардың қауіпсіздігі мен дәлдігін қамтамасыз етеді.

4. Өнеркәсіптік автоматтандырудың позициялау жүйелері: Өнеркәсіптік автоматиканың позициялау жабдықтары үшін қолайлы (мысалы, CNC станоктарын орналастыру, автоматты тиеу және түсіру позициясы), өнеркәсіптік көріністердің ұзақ мерзімді үздіксіз жұмыс қажеттіліктеріне бейімделу, позициялаудың дәйектілігі мен дәлдігін қамтамасыз ету, өндіріс тиімділігі мен өнім сапасын арттыру.

Жалпы мәселелер және кәсіби техникалық қолдау

1. Бұл өнімнің 3D принтерлеріне арналған кері соққыға қарсы трапеция гайкасынан айырмашылығы неде?

3D принтер нұсқасы үнемділік пен техникалық қызмет көрсетудің жеңілдігіне баса назар аудара отырып, бөлінген түрдегі серіппелі алдын ала жүктеу құрылымын қабылдайды; Орналастыру жүйелеріне арналған бұл кері соққыға қарсы трапециялы гайка жоғары дәлдікке, жоғары жүк көтергіштікке және ұзақ мерзімді тұрақтылыққа назар аударатын екі серпімді O-сақина алдын ала жүктеу дизайнын қабылдайды, ол орналасу жүйелерінің төмен жылдамдықты, жоғары дәлдіктегі және жоғары жүктеме сипаттамаларына арнайы бейімделген және осьтік кері соққыны жақсырақ басуы мүмкін.

2. Бұл өнімді менің бар позициялау жүйесінің жетекші бұрандасына бейімдеуге бола ма?

Иә, біздің стандартты үлгілер позициялау жүйелерінде қолданылатын негізгі трапеция тәрізді қорғасын бұрандаларымен үйлесімді, сонымен қатар біз бастапқы жүйе құрылымын өзгертпей тікелей құрастыруды қамтамасыз ете отырып, бұранданың параметрлеріне сәйкес жіп сипаттамасы мен гайка өлшемін теңшей аламыз.

3. Орналастыру дәлдігінің әртүрлі талаптарын сәйкестендіру үшін алдын ала жүктеу қарқындылығын қалай реттеуге болады?

Өнім жүйенің орналасу дәлдігі мен жүктеме талаптарына сәйкес қос серпімді O-сақинасының қысылу дәрежесін икемді түрде реттей алатын, кері соққыға қарсы әсер мен беріліс тегістігін теңестіретін және әртүрлі орналасу сценарийлеріне бейімделетін реттелетін алдын ала жүктеу құрылымымен жасалған.

4. Пайдалану кезінде гайканың кері соққыға қарсы әсері қалыпты екенін қалай анықтауға болады?

Орнатқаннан кейін позициялау жүйесінің жылжымалы бөлігін қолмен жылжытыңыз және айқын саңылау немесе шайқау болмауы керек; позициялаудың қайталануын анықтау үшін дәл өлшеу құралын пайдаланыңыз, егер қайталану қатесі ±0,005 мм шегінде болса, бұл кері соққыға қарсы әсердің қалыпты екенін көрсетеді.

5. Қос серпімді сақинаның қызмет ету мерзімі қандай?

Қос серпімді сақина жоғары температураға төзімді және шаршауға төзімді материалды қабылдайды, ол қалыпты пайдалану кезінде 5 жылдан астам тұрақты өнімділікті сақтай алады және қартаю кезінде өздігінен ауыстырылуы мүмкін, бұл ыңғайлы және жылдам және техникалық қызмет көрсету құнын төмендетеді.

6. Жаппай тапсырыстар үшін орнында орнату және жөндеу қызметтерін көрсетесіз бе?

Иә, жаппай тапсырыстар үшін біз орнату, жөндеу және техникалық қызмет көрсету бойынша нұсқаулықты қамтамасыз ету, сондай-ақ орналасу жүйелеріне арналған кері соққыға қарсы трапеция гайкасының жүйеңіздегі ең жақсы кері соққыға қарсы және орналасу өнімділігін ойнай алатынына көз жеткізу үшін егжей-тегжейлі пайдалану нұсқаулары мен техникалық қызмет көрсету жоспарларын қамтамасыз ету үшін сайтқа кәсіби техниктерді жібереміз.
