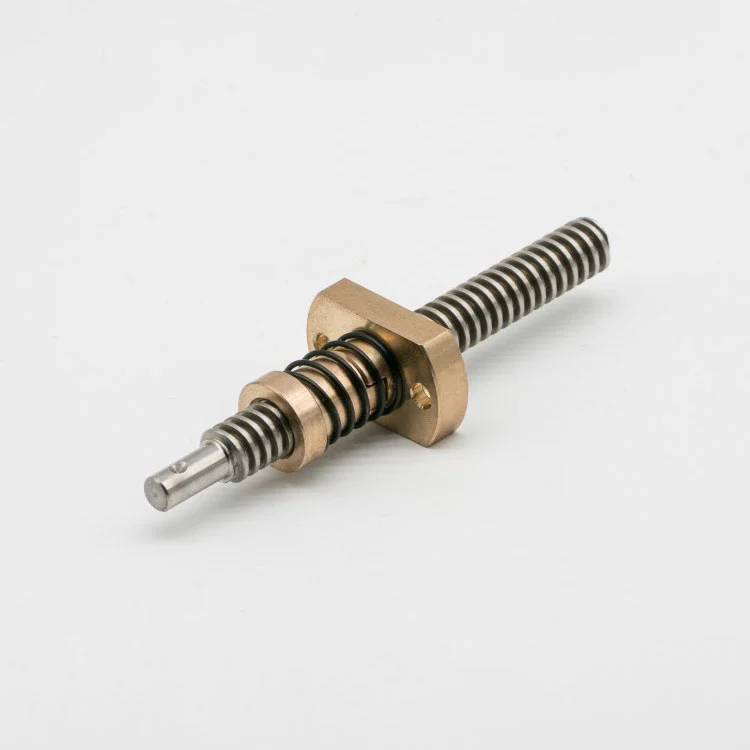

Оптикалық құрылғыларға арналған кері соққыға қарсы трапециялы гайка

Maitu - бұл оптикалық құрылғыларға арналған кәсіби кері соққыға қарсы трапециялық гайка. Біз «дәл сәйкестендіру, көріністі бейімдеу» теңшеу тұжырымдамасын ұстанамыз және оптикалық құрылғыларыңыздың нақты жұмыс қажеттіліктеріне негізделген теңшеу шешімдерін ұсынамыз. Өнімде оптикалық құрылғылардың негізгі трапеция тәрізді қорғасын бұрандаларымен үйлесімді, құрылғының бастапқы құрылымын өзгертпестен тікелей құрастыруға мүмкіндік беретін, құрылғыға техникалық қызмет көрсету және түрлендіру қиындықтарын тиімді төмендететін және беру кезінде оптикалық жолдың тұрақтылығын қамтамасыз ететін ультра ықшам біріктірілген дизайн бар.

Арнайы қызметтер

Құрылғының жарық жолының орналасу дәлдігіне, беру жылдамдығына, жүктеме ауқымына, орнату өлшемдеріне және жұмыс ортасына (мысалы, таза оптикалық зертханалар, лазерлік өңдеу шеберханалары, сыртқы оптикалық анықтау сценарийлері) сәйкес біз негізгі параметрлерді, соның ішінде трапеция тәрізді жіп спецификациясын (метрикалық/империялық), жаңғақ күші көлемін, нано-претикалық жүктеме түрін және интерфейсті өңдеуді икемді түрде реттей аламыз.

Өнімнің техникалық сипаттамалары

Негізгі функционалдық артықшылықтар

1. Нано-дәлдік серпімді алдын ала жүктеу, экстремалды кері соққыға қарсы өнімділік: ультра жұқа жердегі трапеция тәрізді жіппен біріктірілген нано дәлдіктегі серпімді алдын ала жүктеменің негізгі дизайнын қабылдай отырып, барлық алдыңғы өнімдердің алдын ала жүктеу құрылымдарынан ерекшеленіп, ол ультра төмен жылдамдықта және микро жүктеме жұмысында тұрақты алдын ала жүктеуді басқаруды жүзеге асырады, осьтік кері соққыны тұрақты түрде басқарады -000.00mm. Бұл жарық жолының ауытқуы, кескіннің бұлыңғырлануы және оптикалық құрылғылардағы осьтік кері соққыдан туындаған өлшеу қателігі мәселелерін түбегейлі шешеді, жарық жолының тұрақтылығын және оптикалық операциялардың дәлдігін қамтамасыз етеді.

2. Оптикалық құрамдас бөліктерді қорғайтын бетті статикалық және шаңға қарсы өңдеу: Оптикалық құрылғыларға арналған кері соққыға қарсы трапеция гайкасының беті статикалық электр тогының жиналуын тиімді жоя алатын, жіп бетіндегі шаңның адсорбциясын болдырмайтын және шаң мен статикалық компоненттердің оптикалық зақымдануын болдырмайтын арнайы антистатикалық және шаңға қарсы технологиямен өңделеді. линзалар, призмалар, сенсорлар). Ол оптикалық құрылғылардың таза және шаңсыз жұмыс ортасына толығымен бейімделіп, беру жүйесінің тазалығын және жарық жолының тұтастығын қамтамасыз етеді.

3. Дірілсіз және өте төмен шуды тасымалдау, оптикалық кедергілерді болдырмайды: оңтайландырылған жіп профилінің дизайны және нано-дәл алдын ала жүктеу құрылымы, өнімділігі жоғары өздігінен майланатын материалды сәйкестендірумен біріктірілген, беріліс шуы 25 дБ-ден төмен басқарылады және жұмыс кезінде айқын діріл болмайды. Бұл жарық жолында және сезімтал оптикалық анықтау құрамдастарында беріліс дірілі мен шудың кедергісін болдырмайды, кескіннің анықтығын және оптикалық өлшеудің дәлдігін қамтамасыз етеді, бұл әсіресе жоғары деңгейлі оптикалық бейнелеу және дәлдік өлшеу жабдығы үшін қолайлы.

4. Оптикалық құрылғының орналасуына қолайлы ультра ықшам біріктірілген құрылым: Оптикалық құрылғылардың (әсіресе шағын оптикалық модульдер мен портативті оптикалық аспаптар) шектеулі орнату кеңістігіне қолайлы ультра ықшам біріктірілген дизайнды қабылдау; біріктірілген интерфейс дизайны оптикалық құрылғылардың негізгі трапеция тәрізді қорғасын бұрандаларымен үйлесімді және бастапқы жарық жолының құрылымын өзгертпей тікелей жиналуы мүмкін; жасырын алдын ала жүктеуді реттеу компоненті алдын ала жүктеу күшін және күнделікті техникалық қызмет көрсетуді дәл реттеуге, оптикалық құрылғыларға техникалық қызмет көрсету құнын және қиындықтарын азайтуға және техникалық қызмет көрсету кезінде жарық жолы жүйесінің зақымдалуын болдырмауға ыңғайлы.

Өнімділік көрсеткіштері және сапаны қамтамасыз ету

1. Оптикалық құрылғылар стандарттарына сәйкес келетін өнімділігі жоғары материалды таңдау: тозуға төзімділігі, коррозияға төзімділігі және тотығуға қарсы қасиеттері бар, пайдалану кезінде зиянды заттар бөлінбейтін және қоршаған ортаны қорғау және оптикалық құрылғылардың тазалығы талаптарына сәйкес келетін жоғары таза коррозияға төзімді тот баспайтын болаттан (316L) және ультра жеңіл инженерлік керамикадан (қосымша) қабылдау. Олардың ішінде 316L тот баспайтын болат жалпы оптикалық жабдыққа жарамды, ал ультра жеңіл инженерлік керамика жоғары дәлдіктегі оптикалық бейнелеу және лазерлік жабдық үшін жарамды, бұл тасымалдау жүйесінің жүктемесін азайтады және жарық жолының тұрақтылығына әсер етпеуі мүмкін. Материалды таңдау оптикалық құрылғының геометриялық дизайны мен пайдалану талаптарына сәйкес икемді түрде реттелуі мүмкін.

2. Оптикалық өнімділікті қамтамасыз ететін экстремалды беріліс дәлдігі: жіп дәлдігі ISO 2 деңгейіне жетеді, қадам қатесі ±0,0005 мм-ден аз, позициялық қайталану ≤±0,001 мм, кері ағын 0,0005-0,003 мм шегінде басқарылады, бұл құрылғылардың жоғары оптикалық талаптарына толығымен сәйкес келеді. Ол оптикалық жабдықтың наносөлшемді микропозицияға және тұрақты беріліске қол жеткізуін қамтамасыз етеді, кескіннің анықтығын және оптикалық өлшемнің дәлдігін жақсартады және жарық жолы жүйесінің тұрақты жұмысы үшін берік негіз қалады.

3. Әртүрлі оптикалық сценарийлерге бейімделетін қоршаған ортаға күшті бейімделу: Оптикалық құрылғыларға арналған кері соққыға қарсы трапециялы гайка -20℃-ден 120℃ дейінгі температура диапазонында тұрақты өнімділікті сақтай алады, жоғары температураға, ылғалдылыққа, шаңға және статикалық электр тогына күшті қарсылыққа ие және әртүрлі оптикалық тазалау процестеріне, оптикалық зертханалық жұмыстарға жарамды. шеберханалар, сыртқы оптикалық анықтау, жоғары температуралық оптикалық жабдық). Ол оптикалық құрылғылардың үздіксіз және тұрақты жұмысын қамтамасыз ете отырып, өнімділіктің төмендеуінсіз өте төмен жылдамдықта және үздіксіз жұмыста ұзақ уақыт тұрақты жұмыс істей алады.

4. Жоғары сенімділік, оптикалық құрылғының істен шығуын азайтады: сезімтал оптикалық компоненттердің қауіпсіздігін және жарық жолының тұрақтылығын қамтамасыз ете отырып, статикалық жүктеме және кенет электр қуатының үзілуі кезінде оптикалық құрылғының сырғып кетуін тиімді болдырмайтын жоғары дәлдіктегі өздігінен құлыптау функциясымен жабдықталған; өнім қатаң дәлдік сынауынан, антистатикалық сынақтан, шаңға қарсы сынақтан және шуды сынаудан өтті және оптикалық құрылғының істен шығу жиілігін және техникалық қызмет көрсетудің тоқтау уақытын азайта отырып, құрылымдық зақымсыз ұзақ мерзімді тұрақты жұмысқа төтеп бере алады.

Өнімділік көрсеткіштері және сапаны қамтамасыз ету

1. Оптикалық құрылғылар стандарттарына сәйкес келетін өнімділігі жоғары материалды таңдау: тозуға төзімділігі, коррозияға төзімділігі және тотығуға қарсы қасиеттері бар, пайдалану кезінде зиянды заттар бөлінбейтін және қоршаған ортаны қорғау және оптикалық құрылғылардың тазалығы талаптарына сәйкес келетін жоғары таза коррозияға төзімді тот баспайтын болаттан (316L) және ультра жеңіл инженерлік керамикадан (қосымша) қабылдау. Олардың ішінде 316L тот баспайтын болат жалпы оптикалық жабдыққа жарамды, ал ультра жеңіл инженерлік керамика жоғары дәлдіктегі оптикалық бейнелеу және лазерлік жабдық үшін жарамды, бұл тасымалдау жүйесінің жүктемесін азайтады және жарық жолының тұрақтылығына әсер етпеуі мүмкін. Материалды таңдау оптикалық құрылғының геометриялық дизайны мен пайдалану талаптарына сәйкес икемді түрде реттелуі мүмкін.

2. Оптикалық өнімділікті қамтамасыз ететін экстремалды беріліс дәлдігі: жіп дәлдігі ISO 2 деңгейіне жетеді, қадам қатесі ±0,0005 мм-ден аз, позициялық қайталану ≤±0,001 мм, кері ағын 0,0005-0,003 мм шегінде басқарылады, бұл құрылғылардың жоғары оптикалық талаптарына толығымен сәйкес келеді. Ол оптикалық жабдықтың наносөлшемді микропозицияға және тұрақты беріліске қол жеткізуін қамтамасыз етеді, кескіннің анықтығын және оптикалық өлшемнің дәлдігін жақсартады және жарық жолы жүйесінің тұрақты жұмысы үшін берік негіз қалады.

3. Әртүрлі оптикалық сценарийлерге бейімделетін қоршаған ортаға күшті бейімделу: Өнім -20℃-ден 120℃ температура диапазонында тұрақты өнімділікті сақтай алады, жоғары температураға, ылғалдылыққа, шаңға және статикалық электр тогына күшті қарсылыққа ие және әртүрлі оптикалық жұмыс орталарына (мысалы, таза оптикалық зертханалар, оптикалық цехтар, жоғары оптикалық өңдеу жабдықтары) жарамды. Ол оптикалық құрылғылардың үздіксіз және тұрақты жұмысын қамтамасыз ете отырып, өнімділіктің төмендеуінсіз өте төмен жылдамдықта және үздіксіз жұмыста ұзақ уақыт тұрақты жұмыс істей алады.

4. Жоғары сенімділік, оптикалық құрылғының істен шығуын азайтады: сезімтал оптикалық компоненттердің қауіпсіздігін және жарық жолының тұрақтылығын қамтамасыз ете отырып, статикалық жүктеме және кенет электр қуатының үзілуі кезінде оптикалық құрылғының сырғып кетуін тиімді болдырмайтын жоғары дәлдіктегі өздігінен құлыптау функциясымен жабдықталған; Оптикалық құрылғыларға арналған кері соққыға қарсы трапециялық гайка қатаң дәлдік сынауынан, антистатикалық сынақтан, шаңға қарсы сынақтан және шуды сынаудан өтті және оптикалық құрылғының істен шығу жиілігін және техникалық қызмет көрсетудің тоқтап қалуын азайта отырып, құрылымдық зақымсыз ұзақ мерзімді тұрақты жұмысқа төтеп бере алады.

Теңшеу процесі және арнайы оптикалық қызметті қолдау

1. Сұраныс байланысы және шешімді теңшеу: Біздің кәсіби оптикалық техникалық командамыз жеке кеңес береді, оптикалық құрылғыңыздың құрылымдық параметрлерін, жарық жолын анықтау дәлдігін, беру жылдамдығын, жүктеме ауқымын және жұмыс ортасын терең түсінеді және мақсатты теңшеу схемаларын тұжырымдайды. Бұл материалды таңдауды, нано-алдын ала жүктеу күшін реттеуді, бетті шаңға қарсы статикалық өңдеу түрін және құрылымдық дизайнын қамтиды және өнімнің оптикалық құрылғыңызға тамаша сәйкес келуін және жарық жолы жүйесімен және іргелес құрамдас бөліктермен біріктірілуін қамтамасыз ету үшін оптикалық құрылғылардың арнайы беріліс стандарттарына қатаң сілтеме жасайды.

2. Үлгіні сынау және өнімділік сынағы: расталған теңшеу схемасына сәйкес біз 2D/3D сызбасының дизайнын аяқтаймыз, үлгі сынақ өндірісін орындаймыз және кері соққыға қарсы әсерді, беріліс дәлдігін, шу деңгейін, антистатикалық өнімділікті және орнату үйлесімділігін тексеру үшін үлгіні сәйкес оптикалық құрылғыда сынаймыз. Біз өнімнің жарық жолының тұрақтылығына және оптикалық өнімділікке әсер етпеуін қамтамасыз ете отырып, ол жаппай өндіріс алдында оптикалық құрылғының нақты жұмыс қажеттіліктерін қанағаттандырғанша реттейміз және оңтайландырамыз.

3. Таза орау және қауіпсіз тасымалдау: Тасымалдау кезінде өнімді зақымданудан тиімді қорғай алатын, жіптің деформациясын және алдын ала жүктеме құрылымының зақымдалуын болдырмайтын оптикалық деңгейдегі таза антистатикалық қаптаманы қабылдаңыз және орамнан шығарғаннан кейін өнімнің таза, шаңсыз және антистатикалық болуын қамтамасыз етіңіз. Оны тікелей орнатуға және оптикалық құрылғыларда қолдануға болады, әсіресе жоғары дәлдіктегі оптикалық құрамдас бөліктерді тасымалдауға жарамды.

4. Тиімді жеткізу және түгендеу кепілдігі: негізгі оптикалық құрылғыларға жарамды стандартты үлгілер қоймада, жеткізу уақыты 1-3 жұмыс күні; теңшелген өнімдер 7-12 жұмыс күні ішінде жеткізіледі, бұл оптикалық құрылғыға техникалық қызмет көрсету және түрлендіру циклін тиімді түрде қысқартады, оптикалық өндіріс пен зерттеу жұмыстарының қалыпты ілгерілеуін қамтамасыз етеді.

5. Сатудан кейінгі қызмет көрсету және кәсіби басшылық: 48 айлық сапа кепілдігі мерзімін қамтамасыз етіңіз, кәсіби оптикалық техникалық персонал 24 сағаттық онлайн және жергілікті техникалық қолдауды қамтамасыз етеді, оптикалық құрылғыларға арналған кері соққыға қарсы трапеция гайкасын орнату, жөндеу, техникалық қызмет көрсету және пайдалану мәселелерін уақтылы шешеді; кепілдік мерзімі ішінде өнім сапасы мәселесі болса, тегін ауыстыруды қамтамасыз етіңіз және өнімнің және оптикалық құрылғылардың қызмет ету мерзімін ұзарту үшін кәсіби техникалық қызмет көрсету бойынша нұсқаулықты қамтамасыз етіңіз және жарық жолын сәйкестендіруге және жөндеуге көмектесіңіз.

Оптикалық құрылғыларға арналған орнату және күнделікті техникалық қызмет көрсету нұсқаулары

1. Стандартты орнату процесі: Орнату алдында жұмыс ортасының таза, шаңсыз және антистатикалық болуын қамтамасыз етіңіз; гайка мен сәйкес келетін қорғасын бұрандасының тазалығын және антистатикалық өнімділігін тексеріңіз және сезімтал оптикалық компоненттерді ластамау үшін беткі шаңды, май дақтарын және басқа қоспаларды кетіру үшін оптикалық тазалау құралдарын пайдаланыңыз; гайканы жетекші бұрандаға тегіс орнатыңыз, жіптің зақымдалуын болдырмау үшін мәжбүрлеп орнатудан аулақ болыңыз; нано-алдын ала жүктеу күшін оптикалық құрылғының жарық жолының дәлдігі талаптарына сәйкес реттеңіз және беріліс дәлдігі мен жарық жолының тұрақтылығына әсер ететін бос орнатуды болдырмау үшін фланецті құрылғының қозғалатын бөлігіне мықтап бекітіңіз.

2. Тұрақты техникалық қызмет көрсету және жөндеу: 3 апта сайын кері соққыны, алдын ала жүктеу күйін, жіп тазалығын және антистатикалық өнімділікті тексеру ұсынылады (пайдалану жиілігіне қарай реттеңіз); үйкелісті азайту және антистатикалық және шаңға қарсы бетті өңдеуді қорғау үшін жіп бетіне үнемі оптикалық дәрежедегі ластамайтын майлау майын қосу; бөтен заттардың енуін және беріліс қорабының кептелуін тудырмауы, өнімнің және оптикалық құрылғылардың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету және жарық жолының тұрақтылығын қамтамасыз ету үшін жіп саңылауын оптикалық тазалау құралдарымен жүйелі түрде тазалаңыз.

3. Сақтау талаптары: Таза, құрғақ, шаңсыз және антистатикалық оптикалық сақтау шкафында (температура 10-25℃, ылғалдылық ≤35%) сақтаңыз, коррозиялық заттармен, өткір заттармен және ауыр қысыммен жанасудан аулақ болыңыз, жіптің деформациясын, алдын ала жүктеме құрылымының зақымдалуын және бетінің статикалық электр тогының жиналуын болдырмаңыз, тазартуға және кері әсерге қарсы өнімділікті қамтамасыз етіңіз. өнім. Бұл әсіресе оптикалық құрылғылардың қосалқы бөлшектерін сақтау үшін өте маңызды.

4. Пайдалану сақтық шаралары: Оптикалық құрылғыларды пайдалану кезінде шамадан тыс жүктемені, күшті іске қосуды және тоқтатуды болдырмаңыз және алдын ала жүктеу құрылымы мен жіпке зақым келтірмеу үшін гайканы өз қалауыңыз бойынша бөлшектемеңіз; өнім бетінің тоттануын және тотығуын болдырмау үшін оптикалық реагенттермен және жоғары температуралы орталармен жанасудан аулақ болыңыз; сезімтал оптикалық компоненттердің, жабдықтың және операторлардың қауіпсіздігін қамтамасыз ету үшін өздігінен құлыптау өнімділігін және антистатикалық өнімділікті жүйелі түрде тексеру; пайдаланғаннан кейін тазалық пен антистатикалық өнімділікті сақтау үшін өнімнің бетін уақытында тазалаңыз.

Қолданылатын оптикалық құрылғылар және сценарийлер

1. Оптикалық бейнелеу жабдығы: нано-дәлдігі және дірілсіз берілістері бар жоғары сапалы камераларға, микроскоптарға, телескоптарға және басқа бейнелеу жабдықтарына қолданылады, осьтік кері соққыны тиімді жояды, кескіннің анықтығын және жарық жолының тұрақтылығын қамтамасыз етеді, бейнелеу сапасын жақсартады, және өнеркәсіптік диагностикаға және басқа да зерттеулерге жарамды.

2. Лазерлік өңдеу және өлшеу жабдығы: лазерлік кесу машиналарына, лазерлік гравюра машиналарына, оптикалық өлшеуіш аспаптарға және басқа жабдыққа сай келеді, ультра жоғары дәлдікпен және антистатикалық өнімділігімен, лазерді орналастыру мен өлшеудің дәлдігін қамтамасыз етеді, өңдеу және өлшеу қателіктерін азайтады және лазерлік өңдеуге, өлшеудің басқа да дәлдігі мен дәлдігін анықтауға қолданылады.

3. Оптикалық модульдер және спектрометрлер: Оптикалық байланыс модульдеріне, дәл спектрометрлерге, оптикалық сенсорларға және ультра ықшам дизайнымен және шаңға қарсы өнімділігімен, оптикалық модульдердің миниатюрленген құрылымына және таза жұмыс ортасына бейімделетін, тұрақты беріліс пен сигналдың дәл түрлендіруін қамтамасыз ететін және басқа да жабдыққа қолданылады.

4. Басқа оптикалық құрылғылар: Оптикалық құрылғыларға арналған кері соққыға қарсы трапециялы гайка оптикалық реттегіштерге, оптикалық платформаларға, портативті оптикалық аспаптарға және басқа жабдыққа жарамды, үйлесімділігі және қоршаған ортаға бейімділігі жоғары, әртүрлі оптикалық сценарийлердің дәлдік пен тұрақтылық талаптарына жауап береді және медициналық оптика, өнеркәсіптік ғылыми оптика және сыртқы зерттеу оптикасы сияқты әртүрлі салаларға қолданылады.

Жиі қойылатын сұрақтар және техникалық қолдау

1. Бұл өнімнің алдыңғы кері соққыға қарсы трапеция тәрізді гайкалардан айырмашылығы неде?

Бұл оптикалық құрылғыға арналған нұсқа оптикалық құрылғылардың жұмыс сипаттамалары үшін арнайы әзірленген наноөлшемді дәлдікке, дірілсіз беріліс пен оптикалық құрамдас қорғауға бағытталған антистатикалық және шаңға қарсы өңдеумен біріктірілген нано дәлдіктегі серпімді алдын ала жүктеу құрылымын қабылдайды.

2. Бұл өнімді менің бар оптикалық құрылғымның бұрандасына бейімдеуге бола ма?

Иә, біздің стандартты үлгілер оптикалық құрылғылардың негізгі трапециялы қорғасын бұрандаларымен үйлесімді және біз нақты талаптарды қанағаттандыру үшін теңшеу қызметтерін ұсына аламыз.

3. Әртүрлі оптикалық құрылғының жұмыс жағдайларына сәйкес алдын ала жүктеу күшін қалай реттеуге болады?

Оптикалық құрылғыларға арналған кері соққыға қарсы трапециялы гайка реттелетін нано-дәлдігі серпімді алдын ала жүктеу құрылымымен жасалған, ол оптикалық құрылғының жарық жолының орналасу дәлдігіне, тасымалдау жылдамдығына және жүктеме диапазонына сәйкес нано-серпімді құрамдас бөліктің қысу дәрежесін икемді түрде реттей алады, кері соққыға қарсы әсерді теңестіреді және трансмиссияның әртүрлі жұмыс жағдайларына бейімделеді оптикалық өнімділік талаптарына сәйкес келеді.

4. Оптикалық құрылғыны пайдалану кезінде гайканың кері соққыға қарсы әсері қалыпты екенін қалай анықтауға болады?

Орнатқаннан кейін оптикалық құрылғыны қалыпты жылдамдықта жұмыс істеу үшін іске қосыңыз, қалыптан тыс шу, діріл және жарық жолының ауытқуы бар-жоғын қадағалаңыз; позициялаудың қайталану мүмкіндігін анықтау үшін нано-дәлдік өлшеу құралын пайдаланыңыз, егер қайталану қатесі ±0,001 мм шегінде болса, бұл кері соққыға қарсы әсердің қалыпты екенін және өнімнің оптикалық құрылғылардың дәлдік талаптарына сәйкес келетінін көрсетеді.

5. Оптикалық құрылғы ұзақ уақыт жұмыс істегенде өнімнің қызмет ету мерзімі қандай?

Өнім жоғары өнімді антистатикалық және шаңға қарсы материалдарды және бетті өңдеуді қабылдайды, олар ұзақ мерзімді өте төмен жылдамдықпен жұмыс істегенде (100-300 рет/сағ) және стандартты техникалық қызмет көрсету кезінде 6 жылдан астам тұрақты өнімділікті сақтай алады, бұл қарапайым кері соққыға қарсы гайкалардан 50% ұзағырақ, компоненттерді ауыстыру жиілігін және оптикалық құрылғының тоқтап қалу уақытын жоғалтуды азайтады.
