Тірек бөлігінің бекітілген және қолдау көрсетілетін жағы

Maitu тірек бөлігінің бекітілген және қолдау көрсетілетін жағы дәлдікпен жасалған және негізінен екі түрлі түрде қол жетімді: Бекітілген жағы және тірек жағы, әрқайсысы жүйедегі белгілі бір механикалық функцияларды орындауға арналған. Қолдау блоктарының конфигурациясы жұмыс тұрақтылығын қамтамасыз ету және дәл сызықты қозғалысқа қол жеткізу үшін маңызды бұрандалардың кез келген құрастыруындағы негізгі аспект болып табылады.

Сұрау жіберу

Өнім Сипаттамасы

Майту зауытынан шыққан тірек блогының бекітілген және тірек жағының айқындаушы ерекшелігі оның осьтік және радиалды бағыттағы қозғалысты шектеу қабілеті болып табылады. Ол әдетте бұрандадан радиалды жүктемені де, тарту жүктемесін де берік сіңіретін тіреуішпен біріктірілген бұрыштық контактілі мойынтіректердің жұбын немесе терең ойықты шарикті мойынтіректерді біріктіреді. Бұл конфигурация қатты осьтік бекітуді қамтамасыз ету үшін әзірленген, бұл оны жоғары дәлдікті позициялауды және маңызды екі жақты тарту күштерін беруді қажет ететін қолданбалар үшін таптырмас құрамдас етеді.

Керісінше, тірек блогының бекітілген және тірек жағы радиалды қолдауды қамтамасыз ете отырып, осьтік қалтқыға рұқсат беру мүмкіндігімен сипатталады. Ол әдетте термиялық өзгерістерге байланысты бұрандалы біліктің осьтік бағытта еркін кеңеюіне немесе жиырылуына мүмкіндік беретін жалғыз терең ойық шарикті подшипникті немесе радиалды втулканы пайдаланады. Бұл ерекше дизайн ұзын бұрандалы жинақтардағы термиялық ұзаруды өтеу, қауіпті ішкі кернеулерді, байланыстыруды және жүйенің ықтимал бұзылуын болдырмау үшін өте маңызды.

Дегенмен, бекітілген және қолдау көрсетілетін жағы арасындағы таңдау тек таңдау емес, жүйелі дизайн шешімі болып табылады. Қате конфигурация дәлдіктің төмендеуіне, шамадан тыс шуылға және мойынтіректердің мерзімінен бұрын істен шығуына әкелуі мүмкін. Осылайша, бұл блоктарды дұрыс жұптау және дәл туралау бүкіл қозғалыс жүйесінің тұтастығы үшін бұранданың өзі сияқты маңызды.

Біз бұрандалар мен тірек қондырғыларының біріктірілген шешімдерін ұсынуға мүдделіміз. Біздің тірек бөлігінің бекітілген және қолдау көрсетілетін жағы трапеция тәрізді және ACME бұрандаларының сипаттамаларына сәйкес жасалған.

Өндіріс параметрлері

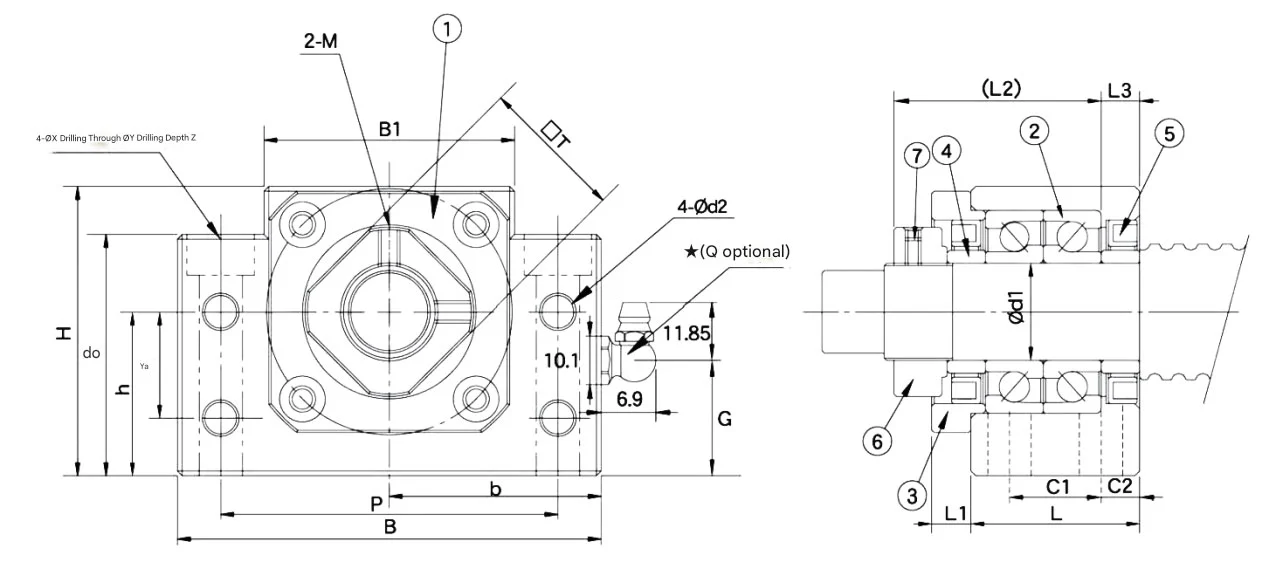

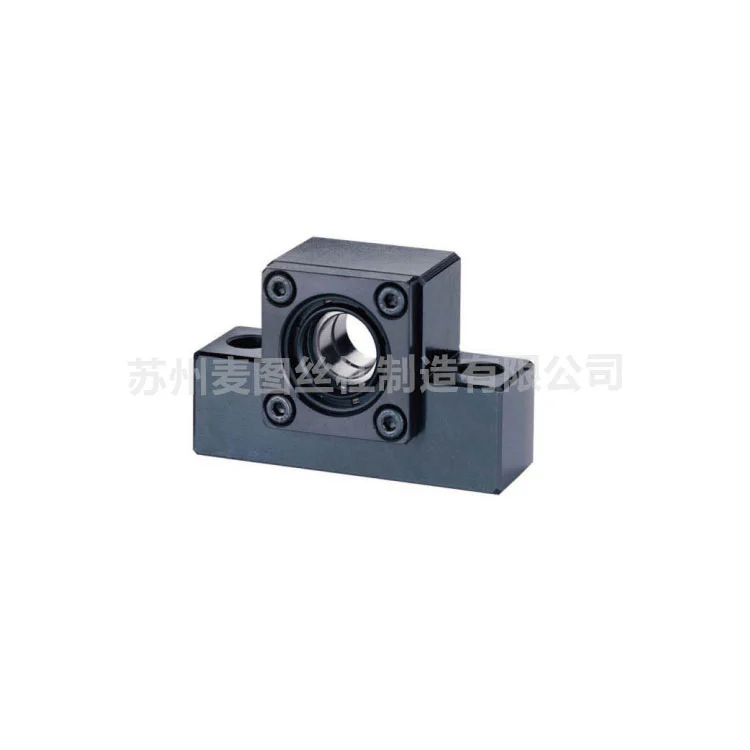

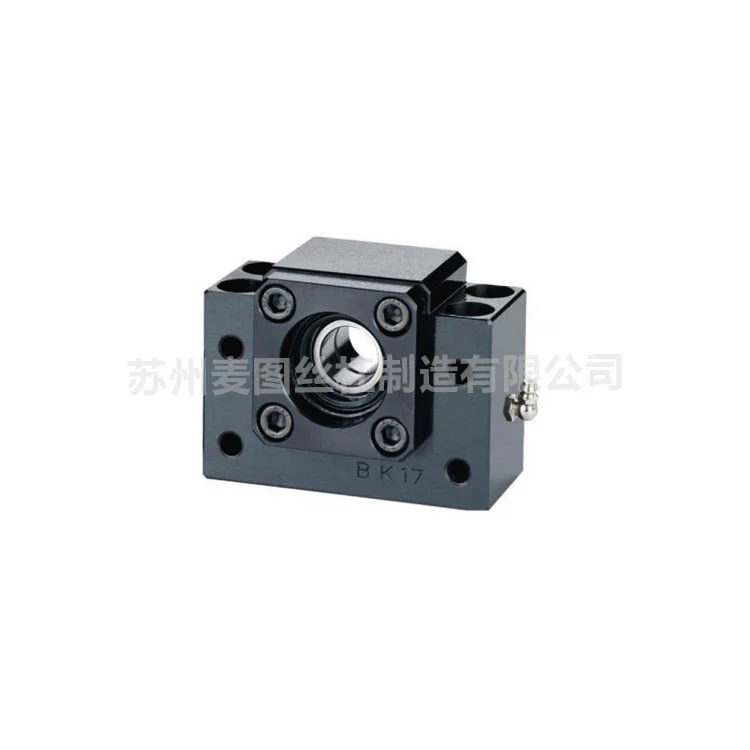

Бекітілген жақты MBK сериясын қолдау блогы

Үлгі	Диаметрі	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

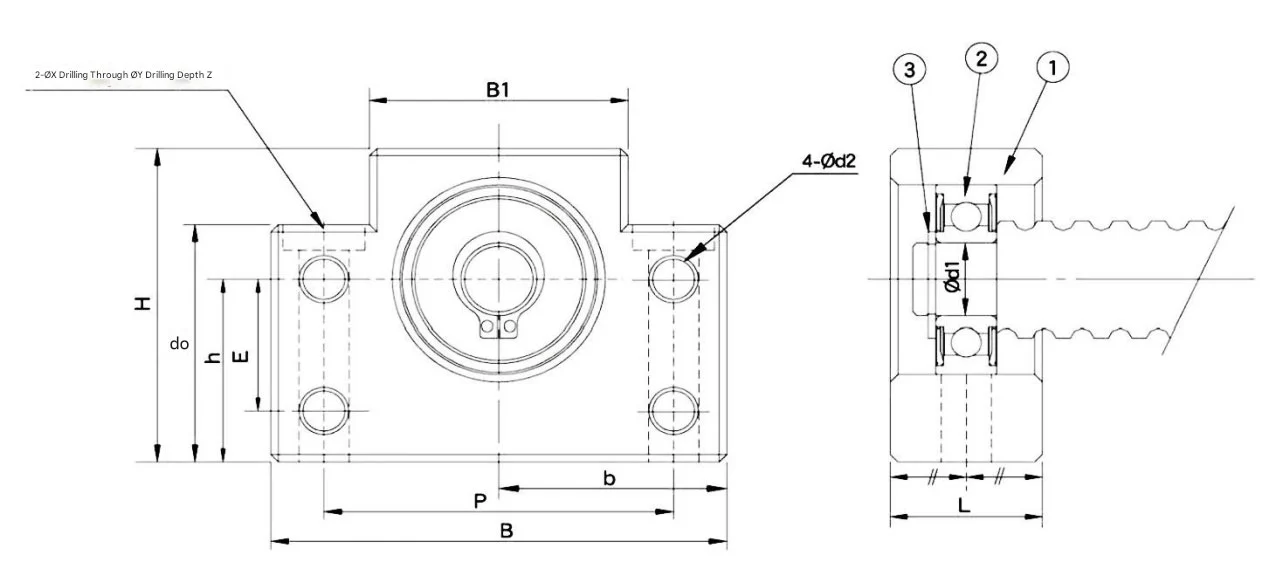

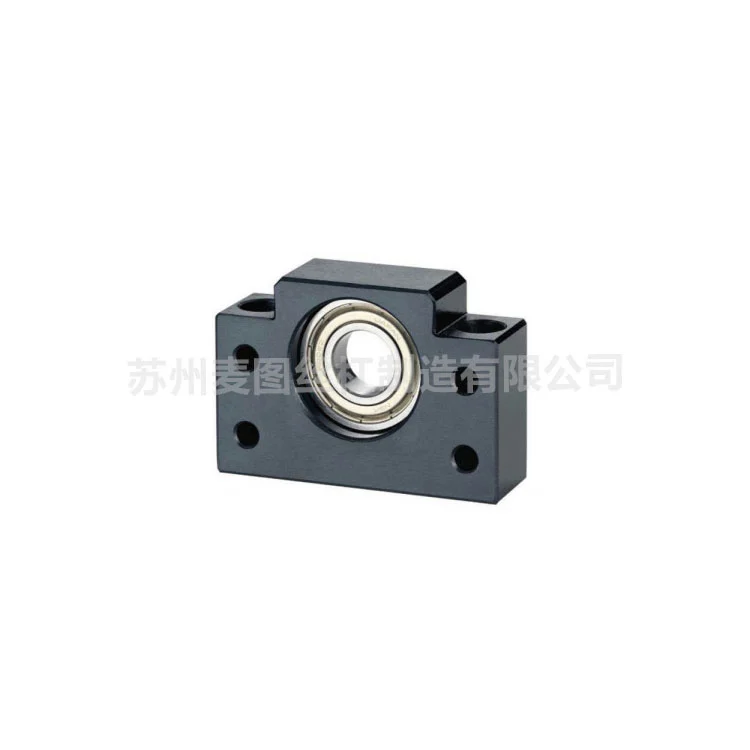

Қолдау блогының қолдау жағы MBF сериясы

Үлгі	Диаметрі	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

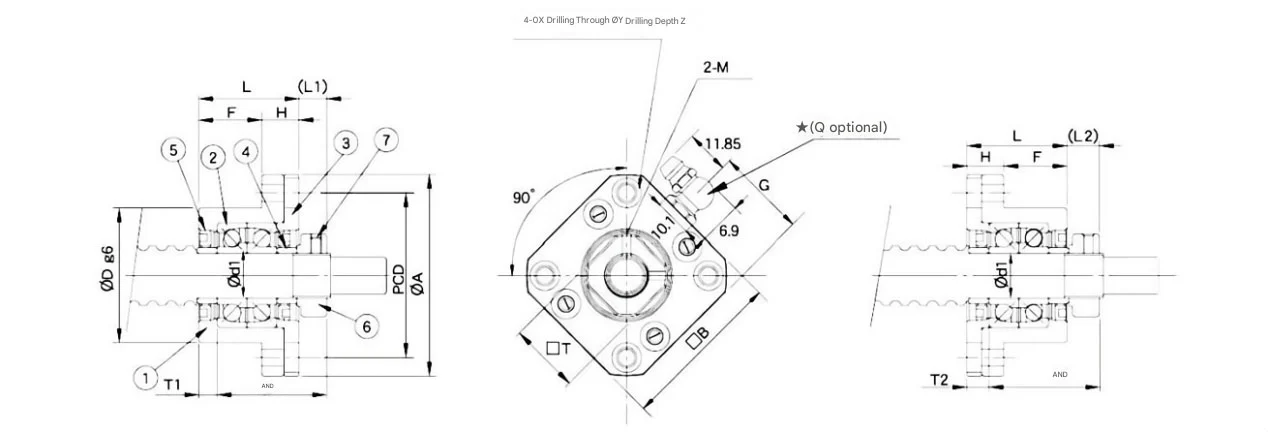

Бекітілген жақты MFK сериясының қолдау блогы

Үлгі	Диаметрі	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	М3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

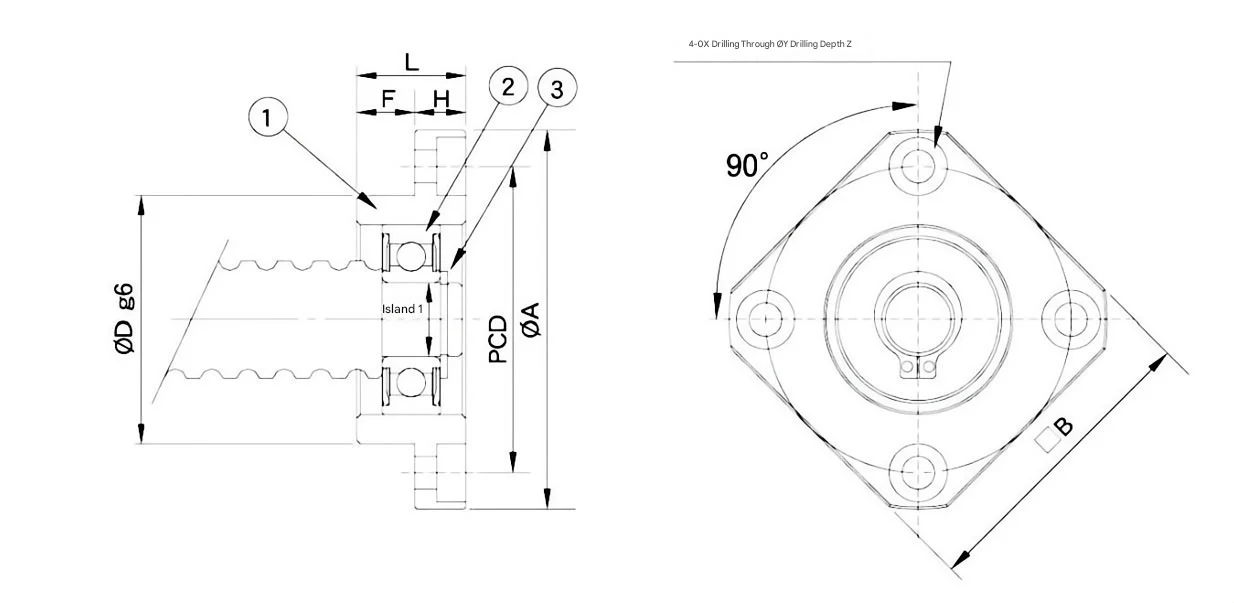

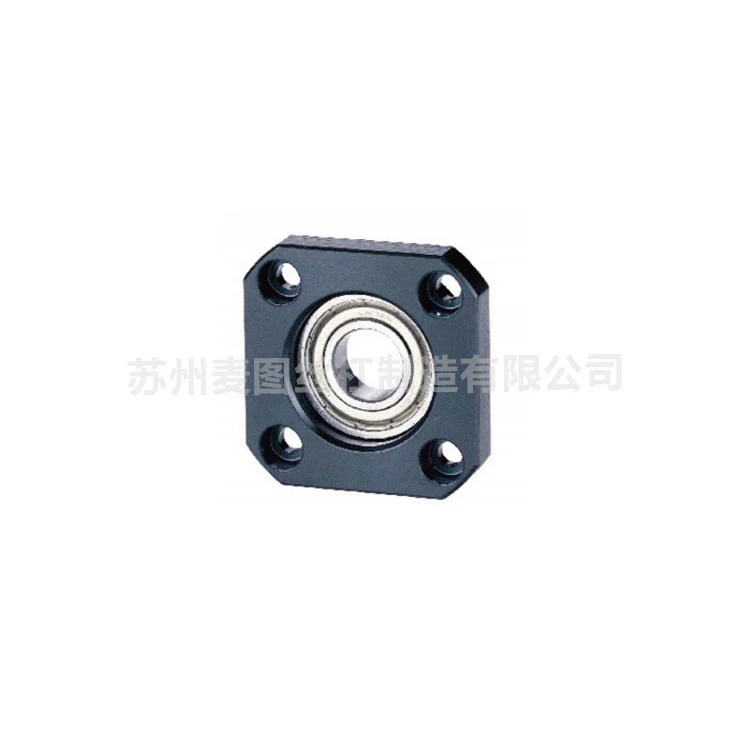

Қолдау блогының қолдау жағы MEF сериясы

Үлгі	Диаметрі	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Неліктен Maitu өнімдерін таңдау керек?

Жүйелі қозғалыс тұтастығы

Біз жай бөлшектерді сатпаймыз; біз интеграцияланған қозғалыс шешімдерін ұсынамыз. Бекітілген және қолдау көрсетілетін қондырғылар трапеция тәрізді және ACME бұрандалы спецификацияларымызға тамаша сәйкес келетіндей етіп жасалған, бұл туралау қателерін жояды және бүкіл беріліс жүйеңіздің құрылымдық тұтастығын қамтамасыз етеді.

Жетілдірілген жылу компенсациясының дизайны

Біздің «Қолдау көрсетілетін бүйірлік» қондырғылар осьтік қалтқыға рұқсат беру үшін арнайы әзірленген. Температураның ауытқуы кезінде бұрандалы біліктің еркін кеңеюіне немесе жиырылуына мүмкіндік бере отырып, біздің дизайнымыз ұзын бұрандалы жинақтардағы жүйенің мерзімінен бұрын істен шығуының негізгі себептері болып табылатын ішкі кернеулер мен байланыстырудың алдын алады.

Қаттылығы жоғары екі бағытты жүктеу

Дәл позициялау үшін біздің «Бекітілген жағы» қондырғыларымыз жоғары сапалы бұрыштық контактілі мойынтіректерді біріктіреді. Бұл конфигурация жоғары осьтік және радиалды шектеуді қамтамасыз етеді, тіпті ауыр салмақты өнеркәсіптік жүктемелер кезінде де дәлдік дәлдігін сақтау үшін маңызды екі бағытты тарту күштерін сіңіреді.

12+ жылдық өндірістік тәжірибе

Шанхай Йингчиден шыққан мұрасы және Сучжоудағы онжылдық тәуелсіз өндірісі бар Майту терең домен тәжірибесін әкеледі. Біздің ISO 9001 сертификатталған қондырғымыз өндірістің әрбір кезеңін бақылау үшін өзін-өзі әзірлеген ERP жүйесін пайдаланады, бұл әрбір қолдау блогының қатаң өнеркәсіптік рұқсаттарға сай болуын қамтамасыз етеді.

Дәлелденген өнімділік және теңшеу

Жаһандық тұтынушыларға 80 000-нан астам бірлік жеткізіліп, біз дәлелденген тәжірибені ұсынамыз. Сізге стандартты көміртекті болат немесе тот баспайтын болат немесе қола сияқты мамандандырылған материалдар қажет пе, біздің 10 инженерден тұратын команда сізге қоршаған орта мен механикалық талаптарға сәйкес қолдау блогын теңшей алады.

Жиі қойылатын сұрақтар

Бекітілген және қолдау көрсетілетін жағын қолдау блогын қалай дұрыс таңдауға болады?

Стандартты жоғары дәлдіктегі орнату бір Бекітілген жағын (бұранданы осьтік құлыптау және тарту жүктемелерін өңдеу үшін) және бір Қолдау көрсетілетін жағын (жылу кеңеюіне рұқсат беру кезінде радиалды қолдауды қамтамасыз ету) қажет етеді. Біздің инженерлік команда жүк бағыты мен жылдамдық талаптары негізінде арнайы мойынтірек конфигурациясын (мысалы, бұрыштық контакт және терең ойық) анықтауға көмектесе алады.

Қолдау блоктары трапеция тәрізді және ACME бұрандаларымен үйлесімді ме?

Иә. Біз интеграцияланған шешімдерге маманданамыз. Біздің тірек құрылғыларымыз 30° трапеция тәрізді және 29° ACME бұрандаларымыздың соңғы өлшемдеріне сәйкес келу үшін арнайы өңделген. Бұл жоғары жылдамдықты жұмыс кезінде діріл мен шуды азайтып, біркелкі орнатуды қамтамасыз етеді.

Майту бұл қондырғылардағы подшипниктердің ұзақ өмір сүруін қамтамасыз ету үшін қандай шараларды қолданады?

Біз сапаны бақылаудың қатаң процедураларын қолданамыз, соның ішінде корпустың ұңғыларын дәл тегістеу және жоғары көміртекті хромды болат таңдау. Біздің қондырғылар ластануды болдырмау үшін бақыланатын орталарда жиналады, бұл жағармай мен тығыздағыштардың ұзақ уақыт аралығы үшін техникалық қызмет көрсетусіз өнімділігін қамтамасыз етеді.

Біліктердің теңшелген диаметрлері мен арнайы материалдар үшін тірек қондырғыларын ұсына аласыз ба?

Мүлдем. Біз стандартты сипаттамалардың кең ауқымын ұсынсақ та, біздің фабрикамыз CNC токарь станоктарымен және теңшелген конструкцияларды өңдеу үшін жоғары дәлдіктегі өңдеу орталықтарымен жабдықталған. Арнайы сызбаларыңыз бен техникалық ескертпелеріңізге сүйене отырып, біз әртүрлі материалдарды, соның ішінде тот баспайтын болатты пайдалана отырып жасай аламыз.
