Қос гайкалы илектелген шарикті бұранда
Майтудың қос гайкалы ширатылған бұрандасы айналмалы қозғалысты керемет тиімділік пен нақты дәлдікпен сызықтық қозғалысқа аудару үшін арнайы жасалған жоғары дәлдіктегі механикалық құрамдас болып табылады. Бізде жетілген өндірістік жүйе және шарикті бұрандаларды өндірудің жеткізу тізбегі бар, бұл бізге өндіріс пен жеткізу шешімдерін жылдам қамтамасыз етуге мүмкіндік береді және т.б.
Негізгі инженерлік концепцияларға негізделген Майту сапалы қос гайкалы домаланған шарикті бұрандалар айналмалы контактілі механизмге негізделген - айналмалы шарикті мойынтіректер бұранда білігі мен гайка арасындағы үйкелісті минимумға дейін азайтады. Бұл инновациялық дизайн 90% немесе одан жоғары механикалық тиімділікпен мақтана отырып, трапеция тәрізді қорғасын бұрандаларынан айтарлықтай асып түседі. Осылайша, ол дәлдік, сенімділік және энергияны үнемдеу келісуге болмайтын қолданбалар үшін таптырмас таңдау болды.
Техникалық ерекшеліктер
1.Бұрандадағы жіптер дәл суық илемдеу техникасы арқылы жасалады. Бұл процесс беттің қаттылығын арттырады және дәннің тұрақты құрылымын қамтамасыз етеді, сонымен бірге орташа және жоғары көлемдегі өндірістер үшін шығындарды басқаруға мүмкіндік береді.
2. Гайка шарды қайтару арналарымен және дефлекторлармен біріктірілген кеңістікті үнемдейтін дизайнға ие. Бұл орнату, тіпті құбылмалы жүктемелер мен жұмыс жылдамдығына ұшыраған кезде де шардың үздіксіз рециркуляциясына кепілдік береді.
3. Қос гайкалы конфигурациялар немесе офсеттік өткізгіштер сияқты таңдауға болатын алдын ала жүктеу шешімдері талап етілетін тапсырмалар үшін ерекше позициялық қайталану мүмкіндігін қамтамасыз ететін осьтік кері соққыны тиімді түрде жояды.
4. ISO 3408 және JIS B1192 стандарттарына қатаң сәйкестікте өндірілген, бұл барлық қондырғыларда дәйекті өлшемдік дәлдік пен сенімді өнімділікті қамтамасыз етеді.
Негізгі өнімділік артықшылықтары
Суық илемдеу процесі бұранданың бетіне қысу қалдық кернеулерін береді, бұл үш маңызды аймақта айтарлықтай жақсартуларға әкеледі:
1. Ұзартылған шаршау мерзімі: салалық стандартты L10 өмір сүру формуласына сәйкес есептелген номиналды қызмет мерзімімен динамикалық жүктеу жағдайында ұзартылған төзімділік.
2.Жоғарғы қаттылық: Оңтайландырылған қаттылық сипаттамалары бұл шарикті бұранданы жылдам жауап беруді және минималды құрылымдық деформацияны қажет ететін қолданбалар үшін тамаша етеді.
3. Тегіс, тыныш жұмыс: жоғары сапалы бетті әрлеу (Ra мәндері әдетте ≤ 0,4 мкм) дірілді азайтады және жұмыс шуды азайтады, жалпы жүйе өнімділігін арттырады.
Материалдық сипаттамалар
| Бұрандалы білік: | Жоғары көміртекті хромды болат (SCM435/SNCM220) HRC 58-62 дейін шыңдалған. |
| Жаңғақ корпусы: | Коррозияға төзімділік үшін қара оксиді немесе мырыш-никель жабыны бар легирленген болат. |
| Шарлар: | Жоғары жылдамдықты қолданбалар үшін қосымша керамикалық баламалары бар 100 маркалы хромды болат (GCr15). |
Қолданбалы салалар
CNC станоктары және өнеркәсіптік робототехника
Аэроғарыштық іске қосу жүйелері
Медициналық бейнелеу және автоматтандырылған диагностикалық жабдық
Жартылай өткізгіш пластинаны өңдеу және литография
Электр көліктерінің аккумуляторларын құрастыру желілері
Біздің қос гайкалы илектелген шарикті бұранда позициялық дәлдік үшін қатаң сынақтан өтеді. Және бұл өнеркәсіптік дәлдік деңгейлеріне (C3-C7) сәйкестікті қамтамасыз ете алады. Домаланған жіптің үнемділігін шарикті бұрандалы өнімділікпен үйлестіре отырып, бұл өнім дәлдік, ұзақ мерзімділік және иеленудің жалпы құны сезімтал болатын автоматтандыру салаларына оңтайлы шешім ұсынады.
Өндіріс параметрлері

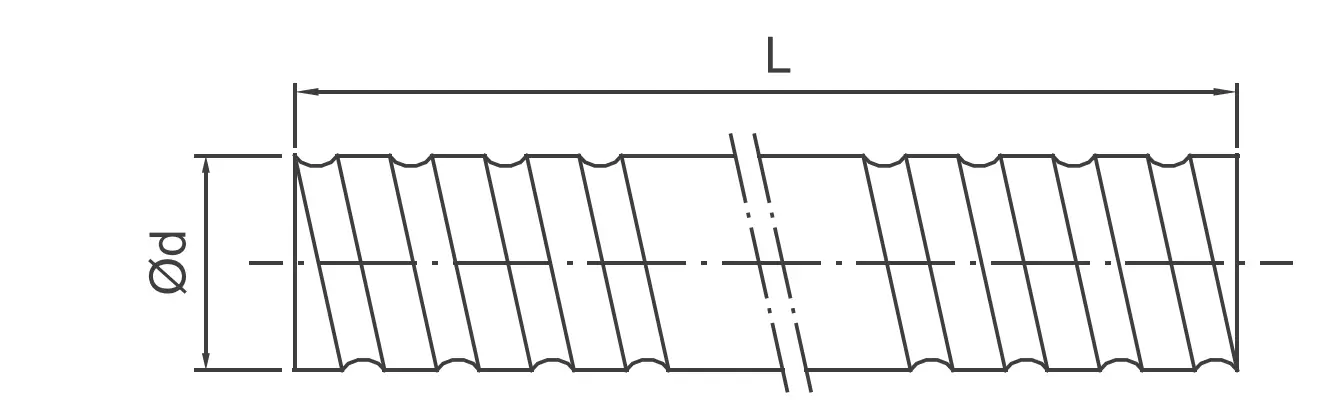

| Түр | Дәлдік дәрежесі | Бағыт | Бастау | Код | Жаңғақ түрі | Шектеулі ұзындық | ||
| d | Қорғасын | Моншақтар Да | Оң/Сол | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V, NI, NU, BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V, NI, NU, BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Мен, У | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V, NI, NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V, NI, NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V, NI, NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V, NI, NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V, NI, NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Неліктен қажеттіліктеріңіз үшін Майтуды таңдайсыз?
Инженерлік шеберлік және дәлелденген рекорд:
12 жылдан астам мамандандырылған өндірістік тәжірибесі бар (Шанхайдағы 20 жылдық мұрадан туындаған) Майту бұрандалы конфигурациялардың 16 000-нан астам түрін сәтті жеткізді. Біз жай бөлшектерді сатпаймыз; біз 5000-нан астам жаһандық клиенттерге қызмет көрсету тарихымен қамтамасыз етілген қозғалысты басқару шешімдерін ұсынамыз.
Қос гайка технологиясымен нөлдік кері соққы дәлдігі:
Біздің қос гайкалы илектелген шарикті бұрандалар таңдауға болатын алдын ала жүктеу шешімдері арқылы осьтік кедергіні жою үшін жасалған. Стандартты жалғыз гайкалардан айырмашылығы, біздің қос гайка конфигурациясы жоғары позициялық қайталану мен күшейтілген қаттылықты қамтамасыз етеді, бұл оларды C5-C7 дәлдік талаптары үшін қымбат жерге бұрандаларға оңтайлы үнемді балама етеді.
Жоғары материалдың тұтастығы және бетінің әрлеуі:
Біз HRC 58-62 дейін қатайтылған SCM435/SNCM220 жоғары көміртекті хромды болатты қолданамыз. Суық илемдеудің дәлдік техникасымен және Ra ≤ 0,4 мкм бетті өңдеумен үйлескенде, біздің бұрандалар L10 ұзартылған шаршау мерзімін және 90%-дан асатын механикалық тиімділікті ұсынады, бұл меншіктің жалпы құнын (ТШО) айтарлықтай төмендетеді.
Өздігінен әзірленген ERP арқылы кеңейтілген бақылау:
Сапа – бұл кездейсоқтық емес, ғылым. Майту өндірістің әрбір кезеңін - шикізатты термиялық өңдеуден бастап соңғы динамикалық сынауға дейін қадағалау үшін меншікті ERP жүйесін пайдаланады. Бұл әрбір жөнелтілімнің ISO 3408 және JIS B1192 стандарттарына қатаң сәйкестігіне кепілдік береді, бұл біздің клиенттерге толық ашықтық пен тұрақты сапаны қамтамасыз етеді.
Жиі қойылатын сұрақтар
1. Майту домаланған шарикті бұранданың жермен салыстырғанда дәлдік дәрежесін қалай қамтамасыз етеді?
Ұнтақталған бұрандалар дәстүрлі түрде ультра жоғары дәлдік үшін пайдаланылғанымен, Майту компаниясының қос гайканы алдын ала жүктеу жүйесімен біріктірілген жетілдірілген суық илемдеу технологиясы бізге C5-тен C7-ге дейінгі дәлдік дәрежесіне жетуге мүмкіндік береді. Бұл дәлдік пен бюджет маңызды факторлар болып табылатын автоматтандыру мен робототехника үшін өте төмен бағамен жоғары өнімді шешімді ұсынады.
2. Біздің арнайы CAD сызбаларымызға сәйкес арнайы өңдеуді қамтамасыз ете аласыз ба?
Иә. Біз арнайы өңдеуге арналған жоғары дәлдіктегі CNC станоктарымен жабдықталған 10 мамандандырылған өндіріс желісін басқарамыз. Қолданбаңыз арнайы сақина ойықтарын, кілттелген біліктерді немесе бұрандалы ұштарды қажет ете ме, біз діріл мен мерзімінен бұрын тозуды болдырмау үшін өңдеудің шар жолына концентрлік болуын қамтамасыз етеміз.
3. Жаппай тапсырыстар мен OEM теңшелімдері үшін әдеттегі жеткізу уақыты қандай?
Сучжоу мен Дунгуандағы қос зауыттық қондырғымыздың арқасында біз жоғары өндірістік қуаттылықты сақтаймыз. Стандартты сипаттамалар үшін біз прокат біліктерінің айтарлықтай қорын алып жүрміз. OEM теңшеулері үшін сызба ERP-бақыланатын жұмыс процесі арқылы расталғаннан кейін, біз тіпті жоғары көлемді тапсырыстар үшін де уақтылы жеткізуді қамтамасыз ету үшін жеңілдетілген өндіріс кестесін береміз.
4. Жеткізу алдында шарикті бұрандалардың сапасы мен өнімділігіне қалай кепілдік бересіз?
Әрбір Майту қос гайкалы бұрандалы бұрандасы қатаң тексеру хаттамасынан өтеді. Бұған беттің қаттылығын сынау, өлшемді тексеру (ISO 3408 сәйкес) және тегіс орындалатын сынақ кіреді.

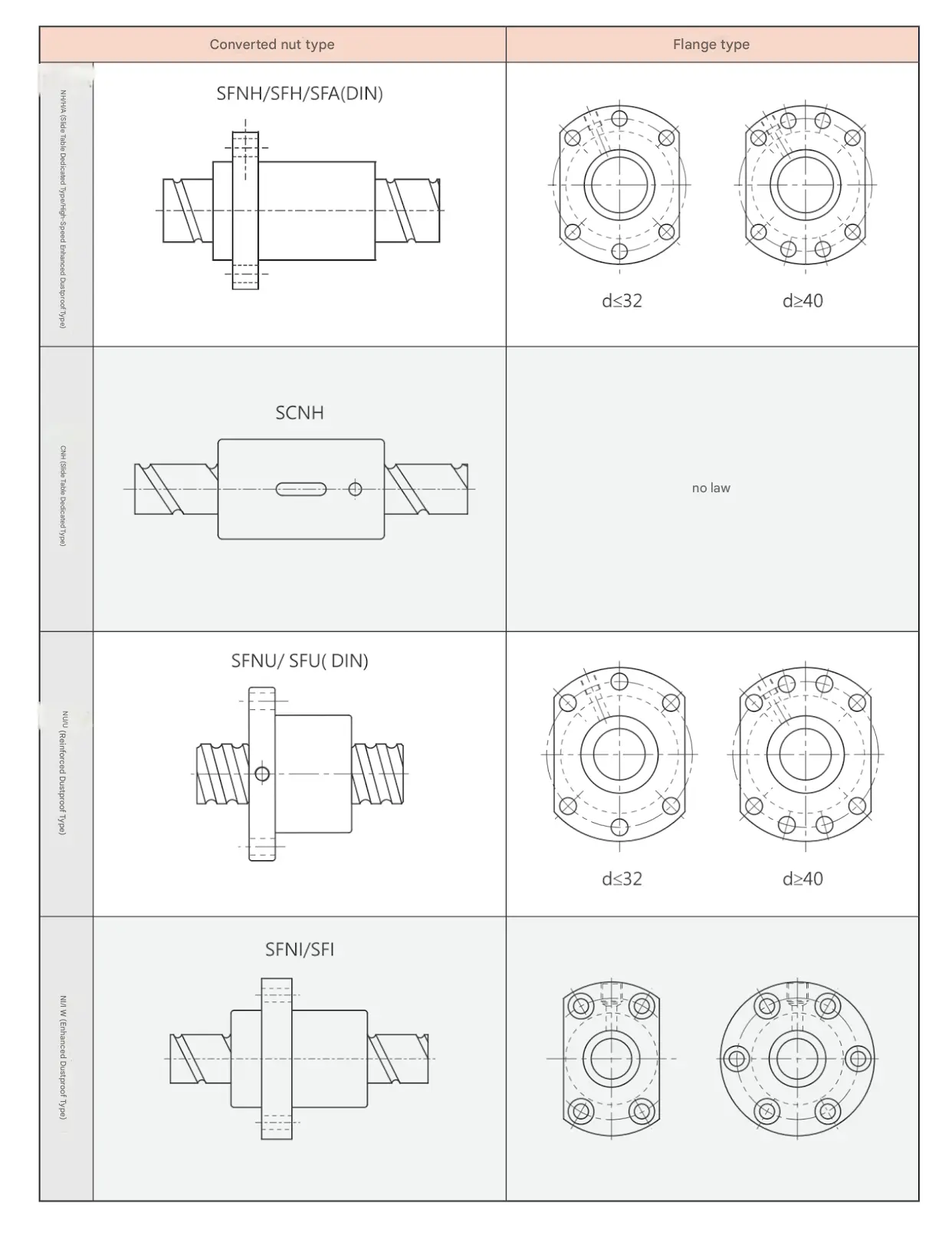

Шарлы бұрандалы гайка анықтамасы
Қосымша мәліметтер және басқа жаңғақ түрлері үшін бізге хабарласыңыз.
